RJ-45水晶头详细制作方法
RJ-45水晶头详细制作方法
网络摄像机安装基础知识,综合布线系统施工常用的小技巧、小方法、小工具,适合新人学习,快速掌握
一、水晶头
水晶头是一种能沿固定方向插入并自动防止脱落的塑料接头,俗称“水晶头”,专业术语为RJ-45连接器(RJ-45是一种网络接口规范,类似的还有RJ-11接口,就是我们平常所用的“电话接口”,用来连接电话线)。之所把它称之为“水晶头”,是因为它的外表晶莹透亮的原因。水晶头适用于设备间或水平子系统的现场端接,外壳材料采用高密度聚乙烯。每条双绞线两头通过安装水晶头与网卡和交换机相连。

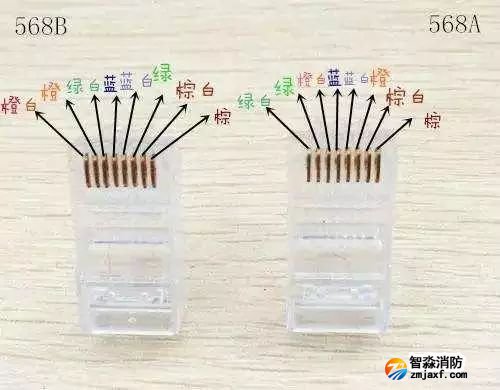

A类B类水晶头制作方式
我们一般有两种排线规则。一种是T568B,一种是T568A,大多数我们使用的都是B类接法。具体排线方法是:T568B:“橙白、橙、绿白、蓝、蓝白、绿、棕白、棕”;T568A:“绿白、绿、橙白、蓝、蓝白、橙、棕白、棕”。制作网线的时候我们一般都是直连接法,两端B类水晶头;但是特殊情况,如双机直接互联和网络转接时需要用交叉连接法,一端按B类一端按A类。制作过程:左手拿线,线头朝外,顺序是从左到右数,右手拿插头,金属簧片朝上插入线芯。因为它有8个铜片,我们一般在网线钳上会看到8p才是压网线的口,而电话线由于只需要两根,所以一般采用的是4p或者6p的水晶头,区别与网线水晶头只是大小不一样。消防检测设备厂家

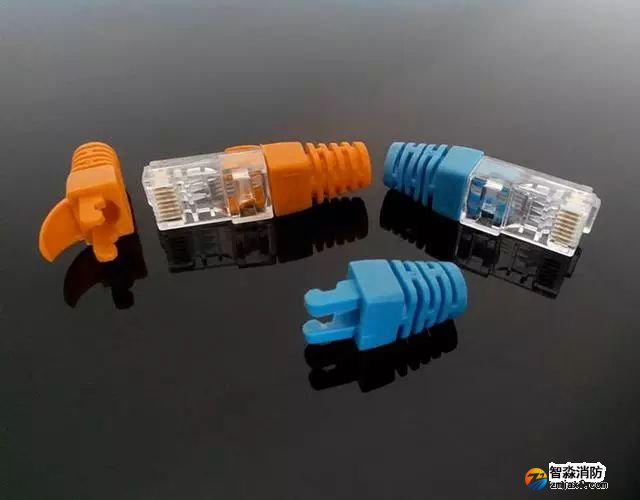

水晶头+护套爪子=完美

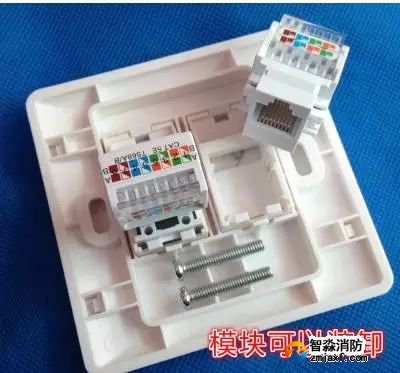

二、网络模块
网络模块那又是什么呢?我相信每个人家里都有,但是就是没有自己动手装过,这个还是跟我们息息相关的。每个模块上都会有提示A/B类线的颜色对应排序方法,将线依次卡进去就行了,另外一端只需要做一个B类的水晶头插在交换机上就行了。
网络模块

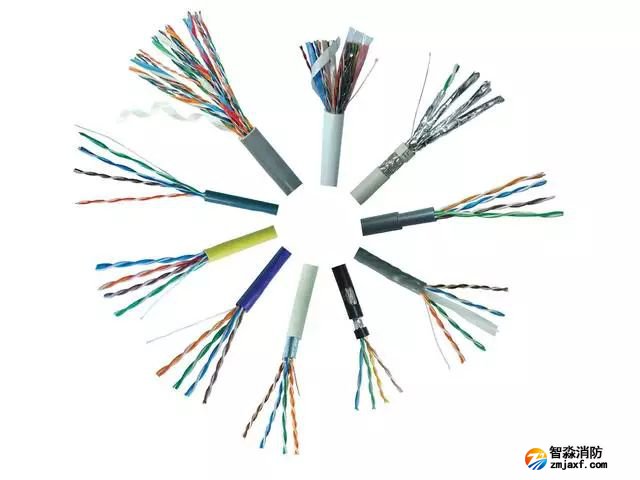

三、双绞线
双绞线我们俗称网线,市场上主流有五类和6类,6类比较贵,当然屏蔽性较好,特殊环境中使用较多。当然剥开线以后里面是差不多的,8根线,两两相绞,颜色各不相同。四对颜色分别为:橙白,橙,绿白,绿,蓝白,蓝,棕白,棕。目前我们设备上大多数都是百兆网口,所以其实8根线我们只用了4根,1、2、3、6四根:橙白,橙,绿白,绿。铜芯的质量直接反映网线质量,所以经常看得到有些人给你接网线的时候只接了4根,而在公司内部呢,我们经常会将剩下的四根用来当电话线,哈哈,懒么!
各种网线

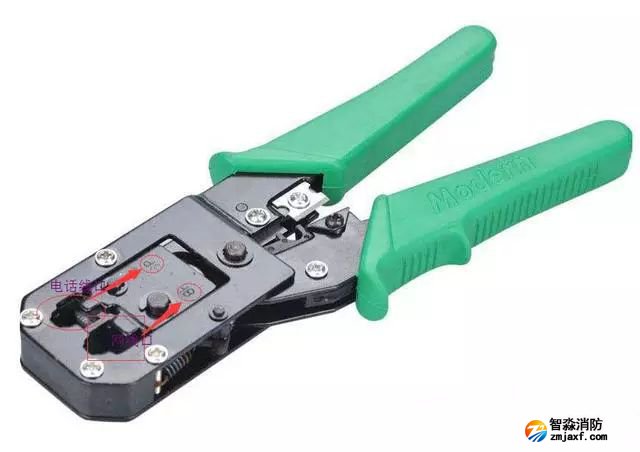

四、网线钳
网线钳功能都比较齐全一般都带有压电话线和网线的口,而且带有剥网线刀口和剪刀。能制作RJ45网络线接、RJ11电话线接头、4P电话线接头。集成网线钳所有功能,能方便进行切断、压线、剥线等操作。经硬化及染黑处理,体型轻巧且坚固。关键是这个比较便宜家里备一把后期有问题随时自己搞定。使用很简单,到手就会用。网上一搜也是一大萝。智淼消防检测仪器
网线钳
五、测线仪
最后网线做好以后我们需要判断一下这根网线是否好的,我们介绍给大家认识一个工具---测线仪。这个工具既能用来测线,又可以寻线,这个工具可以说做弱电人必备的一个工具,好用不贵。既可以测量网线也可以测电话线,将做好的水晶头插在仪器上以后指示灯会提示每根线是否正常通讯。
