能测试湿式、干式自动喷水灭火系统的工作压力和流量

能测试湿式、干式自动喷水灭火系统的工作压力和流量

1.设有专用测试管路的系统

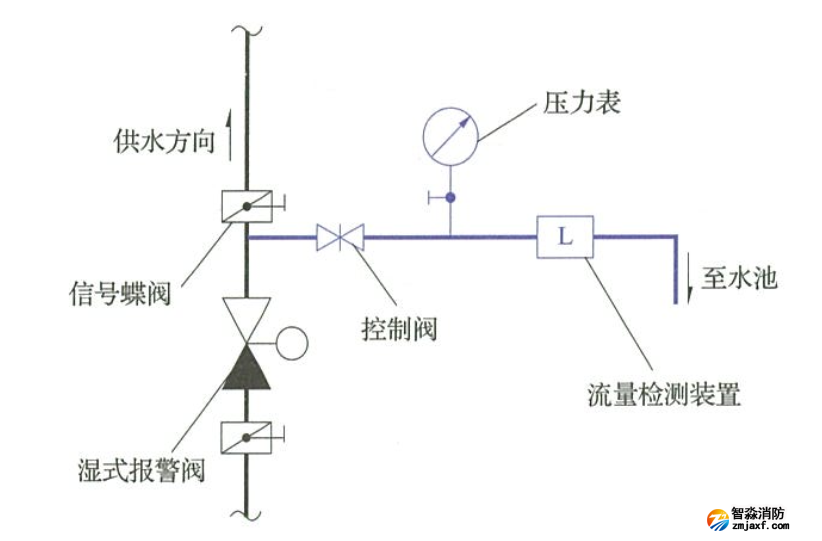

如下图所示，专用测试管路设置在报警阀组系统侧，由控制阀、仪表（检测供水压力和流量）、排水管道组成，其过水能力与系统启动后的过水能力一致。通过该专用测试管路，可以测量系统在报警阀处的工作压力和流量。

2.未设专用测试管路的系统

对于未设专用测试管路的系统，根据原有设计和施工安装情况，可通过以下途径开展压力、流量测试。

(1)通过消防水泵压力和流量检测装置进行。

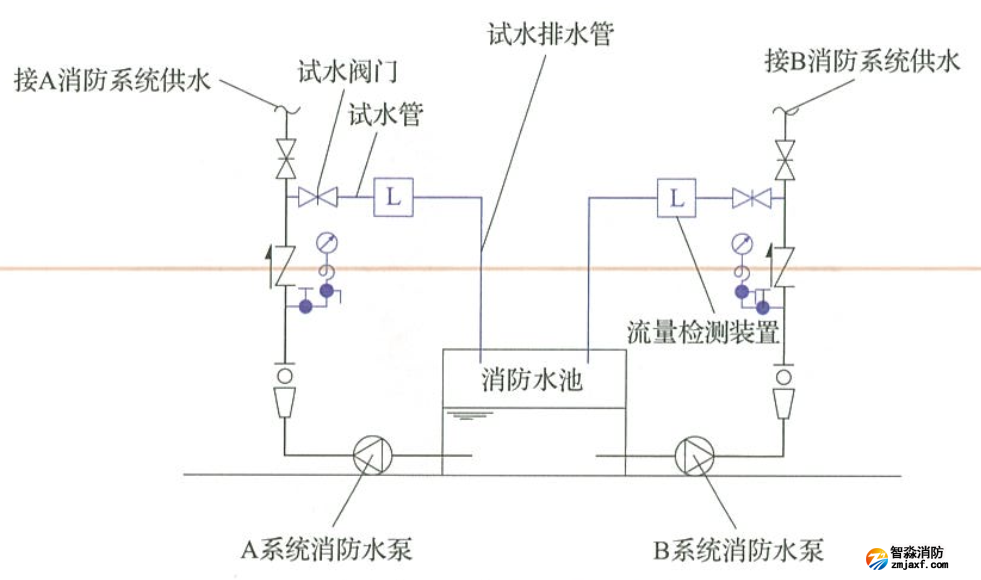

如下图所示。

根据国家有关现行标准和规范要求，一组消防水泵的出水管上应设置压力和流量检测装置或预留可供连接压力和流量检测装置的接口，每台消防水泵的出水管应设置试水管路。通过该试水管路，可以测量消防水泵的出水压力和流量。

(2)通过末端试水装置进行。

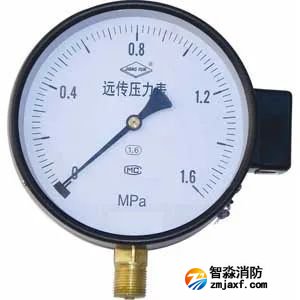

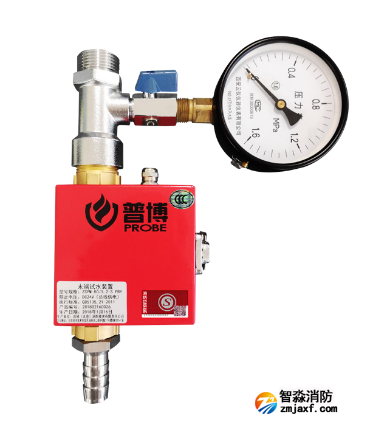

末端试水装置开启后，水流指示器、报警阀、压力开关、水力警铃应动作，消防水泵应能启动。此时，可通过末端试水装置压力表读取系统最不利点处的工作压力。当采用具有流量监测功能的自动末端试水装置(下图)时，可同时测量末端试水管路的出水流量。

如果系统未设固定的流量测量装置，则可通过在供水干管上使用便携式超声波流量计配合进行相关测试工作。

1.仪表识读方法

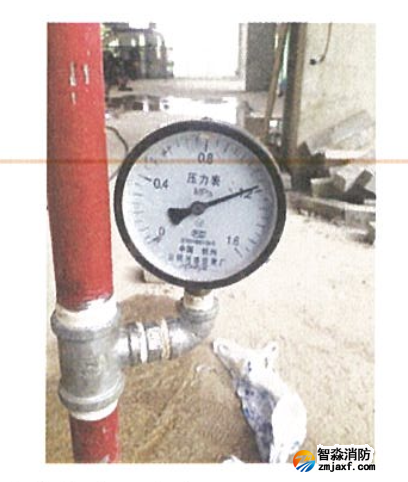

常见的仪表有表盘指针式和数字式两种。数字式仪表显示直观，读取较为方便。以下图所示表盘指针式压力表为例，其识读方法如下。

该压力表量程为0～1.6MPa，最大允许误差为0.0256MPa。从压力表的刻度面板看，其最小刻度(即每一小格)为0.05MPa，最小刻度间只能通过目测估算。如下图所示，当前系统压力约为1.17MPa。

2.便携式超声波流量计使用方法

如图所示，以供水干管作为测量对象，其操作使用方法如下。

(1)开启流量计主机。

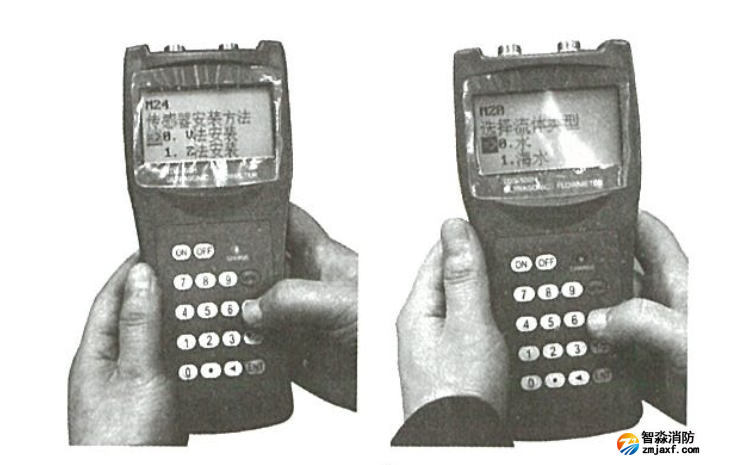

(2)输入或选择管道外径、内径、管道材质、流体类型、探头安装方式等。

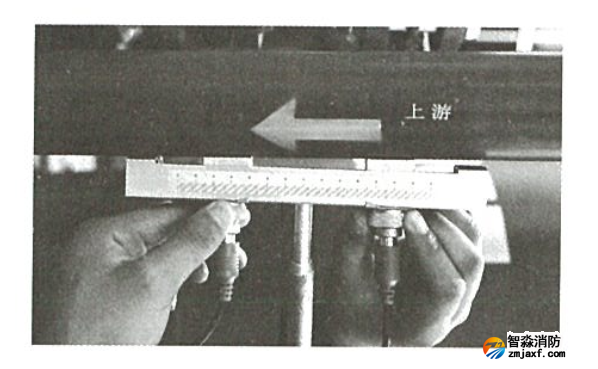

(3)清洁测点处管道，探头处涂抹凡士林，按选择的安装方式安装探头，并根据流量计主机显示的安装间距调整好探头位置后捆扎牢固。

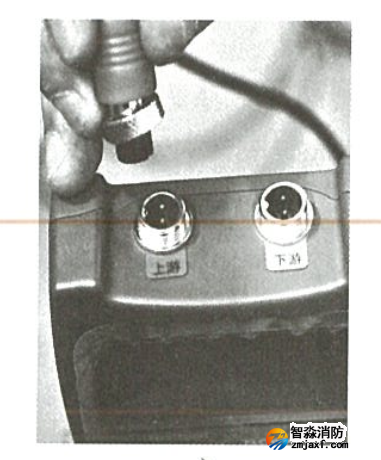

(4)连接探头与主机，连接时注意流体流动方向的上、下游区分与对应。

(5)如前文所述开启任一压力与流量测试途径，启动消防水泵。

(6)测量并记录流量计稳定读数。

(7)停止消防水泵，关闭测试管路，使系统恢复正常运行状态。

(8)终止测量，清洁并整理测量仪器。

由于生产厂家和产品型式的不同，超声波流量计的使用方法存在一定的差异，应根据其产品说明书进行操作。

以设有专用测试管路的湿式自动喷水灭火系统为例，其系统工作压力和流量测试操作如下。

步骤1

检查确认消防泵组电气控制柜处于“自动”运行状态。

步骤2

关闭系统侧管网控制阀。

步骤3

打开测试管路控制阀，按下秒表或计时器开始计时。

步骤4

观察水力警铃报警、消防水泵启动、测试管路压力表和流量计读数变化情况，分别记录水力警铃报警和消防水泵启动时间。

步骤5

读取测试管路压力表和流量计稳定读数。

步骤6

手动停止消防水泵，关闭测试管路控制阀，在水力警铃铃声停止后，复位火灾自动报警系统和消防泵组电气控制柜，使系统恢复到工作状态。

步骤7

结合系统设计文件进行校核，记录系统检查测试情况。

1.测试前应事先通知消防控制室拟测项目，测试过程中通过通信工具由值班人员配合完成相关信息核查和系统复位工作。

2.消防水泵启动后，要密切注意消防泵组控制柜、消防水泵、报警阀、管网等设备运行情况，观察消防泵组控制柜面板指示信息，电动机运转情况，各处压力表显示是否正常，电动机和管网是否有异常振动和声响，管路及附件是否存在严重渗漏等现象。如遇异常情况，应紧急停车，并在记录表上记下相关情况，需要维修的应尽快报修。
