关于消防安全评估设备操作说明详解

文章出处:http://www.xdjyq.com/责任编辑:消防检测仪器设备人气:665发表时间:2021-08-07 07:52:49

关于消防安全评估设备操作说明详解

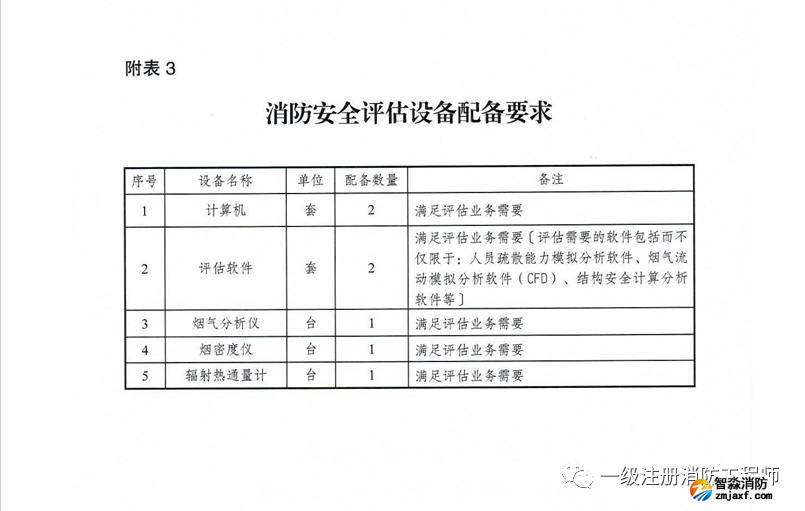

全套消防检测维保、评估设备操作规程【记得收藏】



消防安全评估设备仪器操作说明

一、概述

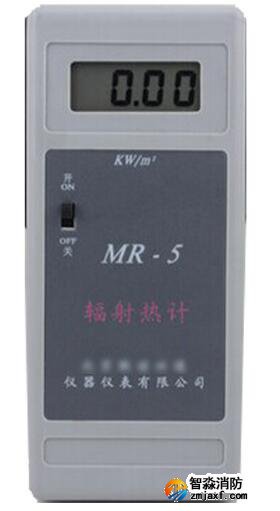

MR-5辐射热计



产品简介:MR-5辐射热计,直接测出辐射热温度、空气温度和皮肤温度、定向平均辐射温度 操作简单,容易数字显示,准确度高,读数直观。用于测量辐射热强度。

是我所新研制的一种热辐射测试仪器,符合GBZ2《工作场所有害因素职业接触限值GB/T4200《高温作业分级》等标准。可以直接测量得出辐射热值,既简便又快捷。仪器采用数字显示,准确度高,读数直观,使用可靠,可供劳动卫生、劳动保护、采暖通风等领域内测定高温作业环境气象条件及计算人体热量平衡之用。
1. 辐射热强度
量    程:0-10kW/m2
分 辨 率:0.01 kW/m2
标定精度:±5%
2. 功耗:30mW
3. 外型尺寸:175×75×35mm
4. 重量:300g
使用方法:
1. 辐射热强度测量;
打开辐射测头保护盖,并将测头对准被测方向, 即可直接测出工作地点所接受到的单向辐射热强度。
注意在测量中,不要用手接触测头的金属部分,以保证测试的准确性。
2.电池指示及更换:
当仪表左上角出现“→”字样时,表示电源已降低到不能使用的程度,需要更新电源。
重新安装新电池时,一定要注意极性,并且电源开关确保放在“关”的位置,否则将可能烧坏仪器。



MR-5辐射热计1. 辐射热强度
量    程:0-10kW/m2
分 辨 率:0.01 kW/m2
标定精度:±5%
2. 功耗:30mW
3. 外型尺寸:175×75×35mm
4. 重量:300g



TPI/SUMMIT 708 烟气分析仪

TPI/SUMMIT 708 烟气分析仪

1 .导言
2 .一般概况
3 .仪表概述
3.1前视
3.2后视
3.3侧视
3.4顶视图
4 .开关机
4.1开机
4.2关闭
4.4启动背光
5.燃烧分析
5.1概述
5.2程序
5.3燃烧显示器
5.4典型测试地点
5.5典型的测试结果
6.功能选择
6.1功能1 -温度计
6.4功能2 -日期/时间
6.5功能3 -燃烧分析
7 .保存数据
8 .回顾资料
9 .打印数据
附录A规格
附录B校准与维修
附录C保证
附录D安装可选a773过滤器
附录E错误代码及故障排除
附录F CO报警/自动断电
附录G手动初始化传感器

1 。导言
感谢您购买本品牌产品。TPI708烟气分析仪是一个最先进的,易于使用的分析仪,不仅显示和计算所需的读数,也包括其他大部分的燃烧测量。
2 。一般概况
TPI708燃烧分析仪使用电化学传感器。这个传感器技术为燃烧试验提供了最长的持久性,最准确和最可靠的手段。在您的分析仪中的传感器将需要定期更换,校准建议每年一次。
电化学传感器始终是激活状态。而不在乎仪表是否关机,计算传感器寿命以此为据。传感器保证期为2年。此保证并不包括滥用该分析仪而导致的传感器损坏。
你应该保持您的708电池电力充足,使传感器有足够电力。
以下指南将有助于防止损害到您的传感器:
始终使用迷你泵过滤器时来测试烟道气体。
总是定期检查和更换小泵过滤器。务必正确安装线过滤器,定期检查线过滤器需要时更换。
测量前总是清除线过滤器中的冷凝水。
在测试烧油的设备时,始终使用可选的机油滤清器(P/N a773)。
为保护探头,不要测试超出仪表量程的设备
保持过滤器清洁,必要时更换。
这本手册将引导您使用TPI708的各种功能 ,这将给你多年的可靠的服务。
您的TPI708烟气分析仪具有下列标准配件:
•TPI708文书
•橡胶防尘套( a765 )
•软携带箱( a768 )
•烟气取样探头( a770 )
•线过滤器安装有烟道探针( a762 )
•温度探头( gk11m )
•迷你泵保护过滤器组件和备件过滤器( a763 )
•排气spigot (可拆下) ( a764 )
•指导手册
( )表示零件编号
您的TPI708烟气分析仪有以下可供选择的配件:
•红外线打印机( a740 )
•备件线过滤器( a762f一套有5个过滤器)
3 .仪表概述
3.1前视

橡胶护套:保护仪表意外损坏
显示:大型三参数背光LCD显示屏
电池状况图标:显示电池状态。
键盘:选择所有可用的功能
选定的燃料类型: N GAS天然气,LPG液化石油气,LIGHT OIL轻油,HEAVY OI重油,OPT 1
(烟煤), OPT 2(无烟煤),OPT 3(焦煤),OPT 4(丁烷),OPT 5(木材),OPT 6(蔗渣)
向上按键
向下按键
进入及滚动键
打印键
调出存贮数据
存贮键
功能键
开/关机键
3.2后视

Sample Inlet Port:样本进气道:连接气体取样探头(见 3.4 & 5.2 )
Sample Inlet Port:连接迷你泵保护过滤器(见3.4 & 6.2 )
Calibration and Information Label: 校准和信息标签:显示校准信息和
显示序号
Battery Compartment: 电池盒:装载“ AA ”电池
3.3侧视

Infrared Window红外窗口发送存储数据到红外打印机
(见9 )
Rubber Boot橡胶护套保护仪表免意外损坏

3.4顶视图

T1 Socket连接烟道探针上的热电偶插头(见5.2 )
连接任何' k '型热电偶插头(见6.1)

T2 Socket连接任何' k '型热电偶探头(见5.2 & 6.1 )
Gas Sampling Port连接气体取样探头(见5.2 )

4 .开关机
4.1开机
切记,开机前请确保小泵保护过滤器组件、温度取样探头、线过滤器或油管未连接到气体样本
取样口(见2.2或2.4 )
按住电源键708将开始30秒倒数'清除' PURGE会被显示: 仪器必须被置于一个空气清新环境作30秒的清除工作,并将自动设置一氧化碳水平为0和氧气浓度20.9 % 。
确保过滤器的清洁及干燥,肮脏或过湿的过滤器,会导致丧失取样的流速且'Lo FLO'将显示通知你过滤器故障,应更换过滤器。
在30秒清除时间的后20秒内,用户可以通过按按键翻阅以下燃料:天然气,液化石油气,轻油,重油, o pt1:烟煤,选择2 :无烟煤,选择3 :焦炭,选择4 :丁烷,选择5 :木材(干) ,选择6 :蔗渣
当燃料选定后释放该键,屏幕显示的燃料类型将被选定。
倒数三十秒过后,仪器已准备好采集烟气,温度,压力或泄漏检测读数,首先出现的是燃烧显示屏幕1。
如果10分钟内没有按键被压下同时CO浓度又低于15ppm,该708将自动切断电源。这个功能可以被禁用见附录F 。
Scroll/Enter键可以使您浏览燃烧的各个屏幕
Func功能键用于选择708的功能模式,让您可以设定708作为一个燃烧分析仪,压力表,温度计,或可燃检漏仪。此外,该功能键可用来访问日期/和时间显示。有关功能键的更多信息见第6条,
注意:当选择油作为燃料,一定要使用可选的机油滤清器( a773 )否则读值有可能不稳定。见附录E的安装说明。
4.2关机
切记,关闭前仪表返回到一个空气清新的环境,并让一氧化碳水平返回到低于15ppm和氧气水平返回到20.9 % ( ± 0.3 % )按下电源键关机。注意:您试图关机时如co的浓度大于15ppm ,仪器仍不会关机并会听到很短的蜂鸣。CO必须低于15ppm才可关机。
该仪器具有10分钟后自动关闭功能,如果CO高于15ppm的话, 10分钟自动关机倒计时将不会开始,CO已经低于15ppm。
4.4启动背光
显示器背光可以在任何时候按住功能键约2秒启动。约20秒后背光会自动关闭,以延长电池寿命。
5 。燃烧分析
5.1概述
测试一氧化碳,氧气,温度和烟道对加热设备的整体安全和效率是非常重要的。遵循下列准则
并说明为你的燃烧测试提供一个基本的介绍。TPI始终建议您与所测设备的制造商联系,获取装置的特定信息,并遵照测试维修程序和安全指引
一般来说,对于大多数应用烟气采样,应避免使室内空气进入系统。这可以防止室内空气与烟道气体混合,这样会导致试验样品被稀释。
为了确保准确和一致的燃烧试验,采样和测温要在同一位置进行。这对TPI708来说是很容易的,因为温度传感器是与采样探针集成在一起。
采样之前,测试设备应该已开机并已运行。把烟气探头放在测试区而设备未开机,由于设备开机时具有较高的初始浓度,可能会导致传感器过饱和。如果发生这种情况,让您的708分析器,在清新的空气进行清除,直至一氧化碳水平回到0 ppm和氧气水平回到20.9 % 。这可能需要一个多小时,视乎传感器的饱和程度。
注意:当选择油作为燃料,一定要使用可选的机油滤清器( a773 )否则读值有可能不稳定。见附录E的安装说明。

5.2步骤
按4.1节步骤将708开机。任何时候只需按Func/Backlight 键2秒就可以点亮背光。20秒之后自动熄灭。确保已经连接了mini泵保护过滤器和在线过滤器组件到708取样口(参见 3.2 或 3.4),“K”型热电偶接到T1端口。GK11M环境温度探头连接到T2、
警告:当读取读数时直线过滤器应垂直悬挂,特别是有水出现时。否则会损坏仪器。
警告:K型热电偶插入插口只有一种方向(见2.4),正负极性插反且又用力的话将会损坏仪表。
3 。插入烟道探头到测试的位置。探针尖端应在烟道或排气管流中间。参考图1-3的测试位置, 1至3为典型的测试地点。
4.以下为各种燃烧分析屏幕,可用Scroll/Enter浏览
5.3 屏幕显示
屏幕1
• 以ppm显示CO浓度
• 以%显示算出的CO2 值
• 显示算出的CO/ CO2(比值)
• 警告:当CO浓度超过2,000ppm时仪表将会发出一系列的报警声,提示有高浓度的CO出现,此时探头须马上与仪表断开,并将仪表放回到洁净的空气环境,此举是为保护仪表内部的探头。
屏幕2
•  以%显示O2 值
•  以%显示算出的过量空气值(X Air)
•  以%显示算出的效率(Eff)值
•  按向上按键可切换总效率和纯效率
屏幕3
以ppm显示CO
以%显示O2 值
屏幕4
显示CO
屏幕5
• 以℃显示通道1(ch1)的温度
• 以℃显示通道2(ch2)的温度
• 以℃显示通道1,通道2之间的温差
• 如果没有K型热电偶连到温度插口屏幕将显示“oPEn”
5.在燃烧试验过程中您可以保存,打印和发送数据到计算机。
见第7-11 。储蓄或打印之前使读数稳定。
6.测试完成后,烟道探针从测试的位置取出,并让分析仪在一个清新的空气环境清洁。关闭仪表请参见第4.2节。
5.4典型测试位置
风机燃气锅炉/炉

冷凝式锅炉/炉

大气强迫空气炉

5.5典型的测试结果
视乎有关装备,实际测试结果有所不同。TPI建议您请与测试设备的制造商联系,以确定具体的可以接受的结果。
电力燃烧器(燃气)

O2 3% to 6%
CO 小于100ppm (air free)
烟道温度 300°F to 500°F
气流 -0.15 inH2O


电力燃烧器(燃油)

O2 4% to 7%
CO 小于100ppm (air free)
烟道温度 325°F to 625°F
气流 -0.15 inH2O


燃气燃烧器(大气/鼓风)

O2 7% to 9%
CO 小于100ppm (air free)
烟道温度 325°F to 500°F
气流 -0.15 inH2O to -0.4 inH2O


6.功能选择
按下功能键,可接触到不同的功能,现有的功能是:燃烧分析仪,温度计,压力表,和日期/时间显示。
读取温度
请确保已将K型热电偶连接到T1,T2(见下图)
连接温度探头须注意+/-极性,方向不对将会损毁探头和仪表
此功能下泵将停止工作
• 以℃或℉显示通道1(ch1)的温度
• 以℃或℉显示通道2(ch2)的温度
• 按向上键头将在℃,℉之间转换
• 以℃或℉显示通道1,通道2之间的温差
• 按Scroll/Enter键将打开或关闭温差功能
• 如果没有K型热电偶连到温度插口屏幕将显示“oPEn”
日期/时间
时间,日期,年份可按如下方式转变
显示当前时间,日期,年份
1. 按一下Scroll/Enter键可改变时间,日期,年份。
2. 按向上按键增加分钟数
3. 按向下按键减小分钟数
4. 按Scroll/Ente确定所选分钟数并可转道小时功能
5. 重复步骤2到4进而改变小时、日期、月份、、年份
6. 当年份确认后仪表返回到正常状态
重复按下功能键返回燃烧分析模式和默认显示(燃烧显示1 )
•燃烧显示1 (默认启动显示器)
•一氧化碳( CO )以PPM显示
•计算出的二氧化碳( CO2 )的数字,以百分比( % )显示
•计出算出的co/co2 (比)的数字
7.保存数据
1. 按一下Store/Logger键屏幕顶端将显示“SA”,并且本地存储位置(0-9)将闪烁。
用上下按键选择存储位置
2. 按一下Scroll/Enter按键,你所选择的位置号将停止闪烁,3秒后仪表返回到先前的状态。
保存的数据可以在屏幕浏览,也可打印到打印机。保存后,所在地址的先前数据将被覆盖。
浏览数据
1. 按下Recall键,“stor”将会闪烁。
2. 按一下Scroll/Enter键,“SA”将显示,位置号(0-9)将闪烁,用上下键选择存储资料的位置号。
3. 所选位置资料的时间日期将在屏幕上闪烁,该位置上的其余资料可通过上下键选择。
4. 按一下Scroll/Enter键,“End”显示,“Yes”闪烁。
5. 按一下Scroll/Enter键退出。

6. 用上下键选择“End”显示的时候“No”闪烁。
7. 按一下Scroll/Enter键选择另一个想要浏览的存储位置,重复步骤2-4。
打印数据
1.按Print键,“Print&IR”将显示在第一行“Stor”闪烁,同时“REAL”出现。用向上键可选择打印已存储的数据(“stor”闪烁),或选择打印当前的实时数据(使“REAL”闪烁)
再按一下Scroll/Enter键,“addr SA”将在屏幕出现,0-9的数字会闪烁
2.用上下键选择要打印的位置号
再按一下Scroll/Enter键,“Print,Wait,Send&IR”及“out”符号将会显示
警告:要操作正确,须保证仪表的红外窗口与打印机红外窗口之间的完全清洁具有良好可视性。
当所有存储数据传到打印机后“End”符号显示,“Yes”将闪烁。
3. 按一下Scroll/Enter键退出。
或继续打印
4. 用上下键选择“End”显示同时“No”闪烁。
5. 按一下Scroll/Enter键选择另一个想要打印的存储位置,重复步骤2-4。
附表A:
规格

操作温度 -10℃~50℃
电池类型 1.5V AA size (3)
电池寿命 >6小时
燃料种类 天然气、液化石油气、轻油、重油
选择1 (烟煤) ,选择2
(无烟煤) ,选择三(焦煤) ,选择4
(丁烷) ,选择5 (木材) ,选择6
(蔗渣)
显示 带背光LCD
数据储存 50组读数
数据记录 时间间隔记录模式下400组(100组/页,共4页)
时间/日期 24小时实时时钟(年,月,日)
尺寸 200mm×90mm×60mm
重量 500g
防护 橡胶标准护套
关断 安全保护
排气 安全龙头
认证 BS7927(及BS7967草案)


烟气温度探头

结构 手枪握把不锈钢杆
胶管长度 2500mm
插入长度 200mm
K型热电偶精度 ±0.3%fsd(满量程) ±1°C
最大温度 800℃


气体测量

  量程 解析度 精确度
氧气(O2 0-25% 0.1% ±0.3%或
一氧化碳 0-10,000ppm 1ppm ±5ppm或5%(取最大者)
二氧化碳 0-25% 0.1% 计算
CO/CO2(比率) 0-0.999 0.001 计算
燃烧效率 0-100% 0.1% 计算


附录B:校准及客服
本仪器每12个月校准1次
以下是仪表消耗部件
直线过滤元件可用户更换    A762
泄漏检测器微型过滤元件可用户更换A763
氧气传感器厂方更换        A761
一氧化碳传感器厂方更换    A760
以下为仪表配件:
烟道温度探头W/K型       标准   A742
K型温度探棒              标准   GK11M
直线过滤器完整            标准   A762
迷你型泵保护过滤器组件    标准   A763
橡胶护套                  标准   A765
红外接口打印机            选购   A740
软携带包                  标准   A768
排气接头                  标准   A764
电脑软件                  选购   A769
红外RS-232C适配器      选购   A767
附录c:安装可选的A773机油滤清器

当测试燃油型设备的燃烧分析时,安装A773机油滤清器可保证读数稳定,


TPI708 Service Manual
708开机时进行一系列的传感器检测,以确保工作正常,708必须在洁净空气环境下开机。如果在开机时传感器工作不正常或没有正确归零,显示屏将显示错误信息
“INLT CO ERR”表示CO传感器故障或归零错误
“INLT O2 ERR”表示O2传感器故障或归零错误
“FLO ERR”表示传感器没有有效气流流过
 本手册帮助来判断究竟是归零错误还是探头需更换
为进行故障判断,需进入现场校准菜单,此菜单中可进行手动调零及探头校准,

所有步骤均假定708已经开机并处于洁净空气环境中
除非特别说明,按键时所有按键均只按一下。
“Scrol”键:用于输入和选择功能
“Func”键:用于经过或跳过功能
“▲”  键:用于菜单中切换
“▼”  键:用于菜单中切换

屏幕显示“INLT CO ERR”
导致错误原因
1. CO传感器归零错误
2. CO传感器需更换
按以下步骤手动归零,如仍然出错则需更换探头
1) 按住Scroll键不放等待屏幕出现“FILD CAL”字符
2) 等待倒计时
3) 确保“AIR”符号显示于屏幕,如果没有请用▲▼键来选择
4) 按Scroll键
5) 按Func键
6) 再按Func键
7) 按Scroll键
8) 等待倒计时
9) 按Scroll键
10) 再按Scroll键
11) 按Func键
12) 再按Func键
13) 确保此时“STOP”符号显示出来,如无则用▲▼键来选择
14) 按Scroll键 结束
仪表重新开机可清除错误信息,如仍然出错则需更换探头

屏幕显示“INLT O2 ERR”
导致错误原因
1. O2传感器归零错误
2. O2传感器需更换
按以下步骤手动归零,如仍然出错则需更换探头
1) 按住Scroll键不放等待屏幕出现“FILD CAL”字符
2) 等待倒计时
3) 确保“AIR”符号显示于屏幕,如果没有请用▲▼键来选择
4) 按Scroll键
5) 按Func键
6) 按Func键
7) 按Func键
8) 按Scroll键
9) 等待倒计时
10) 按Scroll键
11) 再按Scroll键
12) 按Func键,确保此时“STOP”符号显示出来,如无则用▲▼键来选择
13) 按Scroll键结束
仪表重新开机可清除错误信息,如仍然出错则需更换探头
屏幕显示“FLO ERR”
导致错误原因
1.直线颗粒过滤器须更换
2.取样管打结或阻塞
3.708内部温度低于10℃,解决方法是加热
4.内部抽气泵故障,须送厂维修

以下步骤可重置气流模块设定,仅在尝试其它方法均无效的情况下使用,并且确保708内部温度高于10℃
30分钟。
1) 按住Scroll键不放等待屏幕出现“FILD CAL”字符
2) 等待倒计时
3) 确保“AIR”符号显示于屏幕,如果没有请用▲▼键来选择
4) 按Scroll键
5) 再按Scroll键
6) 等待倒计时
7) 按Scroll键
8) 再按Scroll键,用手指堵住仪表气体取样孔
9) 等待“n”转变为“y”后再执行下一步
10) 按Scroll键
11) 再按Scroll键
12) 按Func键
13) 再按Func键
14) 按Func键
15) 确保此时“STOP”符号显示出来,如无则用▲▼键来选择
16) 按Scroll键结束

仪表重新开机可清除错误信息,如仍然出错则需更换抽气泵
警告:进行CO校准需在通风环境进行,CO无色无味会严重损害人体健康甚至造成死亡。

校准
确保使用适当设备进行如下校准,正确的气体和气流是保证正确校准的重要因素,否则会导致校准错误
所需气体:校准CO:100PPMCO±25ppm空气
          校准CO及O2: 100PPMCO±25ppm氮气
所需气体:调整器或相应的气体解调器流速为0.6LPM(升/分钟)

CO校准:
1) 按住Scroll键不放等待屏幕出现“FILD CAL”字符
2) 等待倒计时
3) 确保“GAS”符号显示于屏幕,如果没有请用▲▼键来选择
4) 按Scroll键,如果没有100PPM标准气体,则按实际使用的气体浓度校准,如使用的是105PPM气体则用▲▼键在屏幕上输入105。
5) 按Scroll键,此时已应用了CO浓度
6) 等待倒计数
7) 按Scroll键
8) 再按Scroll键
9) 按Func键,确保此时“STOP”符号显示出来,如无则用▲▼键来选择
10) 按Scroll键结束

仪表重新开机可清除错误信息,如仍然出错则需更换探头

CO及O2校准
1) 按住Scroll键不放等待屏幕出现“FILD CAL”字符
2) 等待倒计时
3) 确保“GAS”符号显示于屏幕,如果没有请用▲▼键来选择
4) 按Scroll键,如果没有100PPM标准气体,则按实际使用的气体浓度校准,如使用的是105PPM气体则用▲▼键在屏幕上输入105。
5) 按Scroll键,此时已应用了CO浓度
6) 等待倒计数
7) 按Scroll键
8) 再按Scroll键
9) 如果没有0.3%O2,则需按实际浓度值输入,如使用的是3%O2,则用▲▼键在屏幕上输入3.0%
10) 按Scroll键,气体浓度已应用
11) 等待倒计数
12) 按Scroll键
13) 按Scroll键
14) 确保此时“STOP”符号显示出来,如无则用▲▼键来选择
15) 按Scroll键结束
仪表重新开机可清除错误信息,如仍然出错则需更换探头

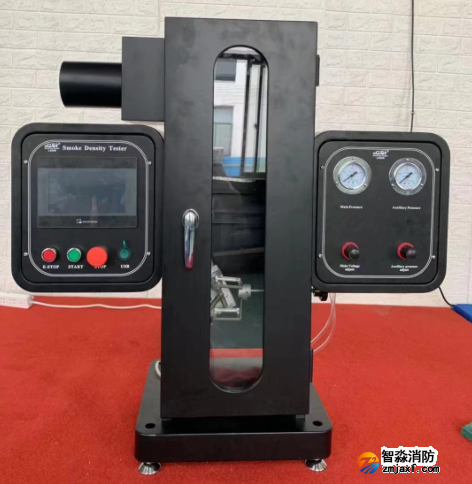

智淼ZM-YMDY烟密度仪

使用须知

ZM-YMDY烟密度仪以国家标GB/T8627-2007《建筑材料燃烧或分解的烟密度试验方法》为设计标准,其试验原理、试验步骤、试样制取等均取自该标准,试验前详细阅读GB/T8627-2007将会对您的使用起到充分的指导作用。

您在使用仪器的过程中可能涉及以下项目请注意:

一、请务必阅读相关标准和设备使用说明书后再使用设备使用规定的电压,仪器用电应有接地线。

二、严禁接入与设备不相符的其他任何气体!!!

三、测试样品时,某些材料会释放有毒有害气体。建议检测应在通风良好的环境中进行,并做好人体防护。

四、使用液化气、天然气、煤气等燃气源时,各管路接口不应漏气,通气管老化应及时更换。用“长明灯”做明火源时,务必先点着“长明灯”,然后开启有关燃气阀门。

五、试验时操作人员不能离开试验现场。试验时,试验人员请注意防止高温烫伤!

六、计算机控制的设备应防止病毒的侵袭。

七、试验室严禁出现试验所需以外的易燃易爆品!

八、实验室需配备灭火器材

九、试验结束时应关闭所有电源、气源。请务必清理试验残留或滴落物!



一、概述

   烟密度仪是根据国家标准GB/T86272007《建筑材料燃烧或分解的烟密度试验方法》所规定的技术条件而研制的。该产品相对于原来的利用单片机技术实现测试功能的仪器,更具有以下特点:

1) 双控制方式,可在触摸屏上控制操作,也可以在电脑上操控,操作方式可任意切换!一台设备可同时几台电脑操作,可几台电脑同时在线,可实现局域网共享

2) 主辅燃烧器可自动旋转,定位准确。

3) 每台设备配备三块标准滤光片,对光源校对的数据,具有代表性。

4) 该仪器结构设计合理,操作维修方便,适用于建筑材料及其制品、固体材料燃烧静态产烟量的测定。



二、主要技术指标

1. 对于试件的最大烟密度(MSD)和烟密度等级(SDR ):0-100% 连续可测,自动计算;

2. 用标准虑光片校正误差不大于3% ;每台设备配备三块标准滤光片,对光源校对的数据,具有代表性;

3. 本生灯工作压力(210±5) KPa

4. 本生灯对试样施加火焰4min

5. 燃烧灯:为本生灯,长度260mm,喷嘴直径0.13mm,与烟箱成45°角;

6. 光电系统:光源为灯泡,功率15W,工作电压6V

7. 排风系统:本机器装有强力排风扇,试验完后,能将废气排出室外;

8. 烟密度测量范围:0 ~ 100%

9. 烟密度测量准确度:±3%

10. 接收器:为硅光电池,透光率0%为无光线通过,透光率100%光无遮挡完全通过;

11. 主燃烧器工作压力:276KPa(可调);

12. 自动计时,自动点火,自动排烟;光通量可分阶段性线性校正试测试数据更准确;

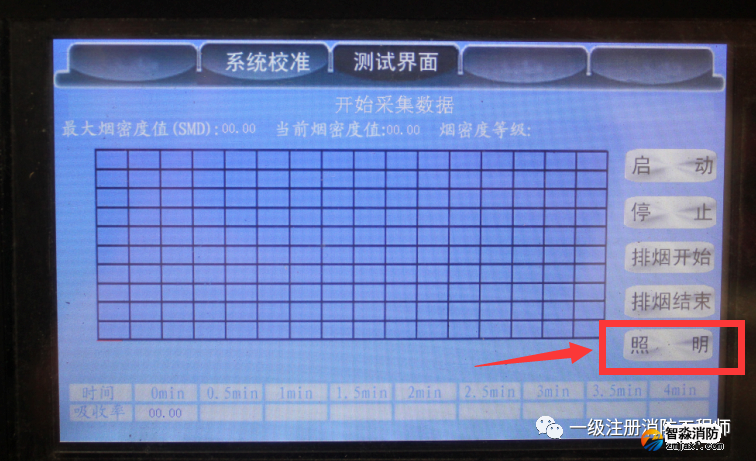

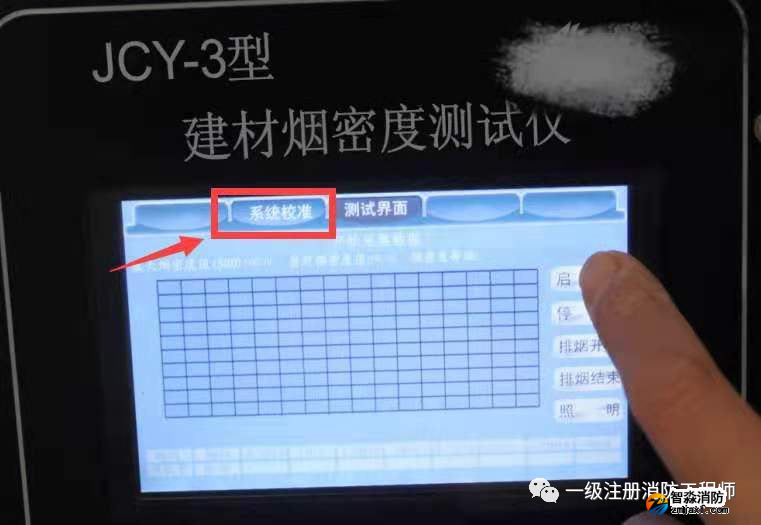

13. 触摸显示屏:

a. 尺寸:5寸 有效显示尺寸 长11cm 6.28cm

b. 分辨率:800 * 480

c. 通讯接口 RS2323.3V CMOSTTL、串口方式

d. 储存容量:1G

e. 采用纯硬件FPGA驱动显示,“零”启动时间,上电即可运行

f. 采用M3+FPGA架构,M 3负责指令解析,FPGA专注TFT显示,速度和可靠性均领先同类方案

g. 主控制器均采用低能耗处理器,自动进入节能模式

14. **高 740*500*900mm



三、仪器的工作条件

3.1环境温度:0-40℃;

3.2相对湿度:≤85%

3.3供电电压及功率:220V±10%50HZ100W

3.4可燃气体:纯度不小于85%的丙烷或同等纯度的煤气(客户自备);

3.5燃气压力:0-0.3MPa(可调节);

3.6环境及试验要求:仪器工作时应避免强光直接照射或反射到仪器上;试验进行90min后,应关闭燃气源对仪器降温15 min

3.7环境气流:工作状态时无强制空气流动现象;

3.8仪器应放在通风橱内进行试验;

四、仪器结构:

本仪器分为烟箱和控制两大部分;

烟箱部分:烟箱的左右两侧面板上,有电源开关、安全标志开关(背灯开关)、燃气调节装置,另外还有控制排风机的开关(风机开关)。

六、试样制备

6.1标准的样品是(25.4+0.3mm×(25.4+0.3mm×(6.2+0.3mm,也可以采用其他厚度,但它们厚度应与烟密度值一起在报告中说明。试验可以采用厚度小于6.2mm的材料进行试验,也可以按照其通常使用厚度或者直接叠加到厚度大约6.2mm。同样,试验可以采用厚度大于6.2mm的材料进行试验,也可以按照其通常起通常实际使用厚度或将材料加工到厚度6.2mm,式样最大厚度为25mm,当材料厚度大于25mm时,需根据实际使用情况确定受火面。

6.2每组试验样品为3块。试样加工可采用接卸切磨的方式,要求试样表面平整,无飞边、毛刺。



七、试验装置的安装与调试

7.1接通电源、气源及相应的连接线,打开仪器上的电源开关和触屏上的照明(位置如下图),待燃烧箱内有光束通过后,需预热15min






7.2系统校准:进行滤光片的校正:



7.2.1点击触屏上的校准界面,进入校准界面(位置如下图)。






7.2.2界面上左侧显示当前AD值,中间空格内显示需要放入滤光片的透光率值。

7.2.3 提示值分别依次显示为100%75%50%25%0%

提示100是不放任何滤光片,点击校准按键,提示框会自动显示75,此时放入75的滤光片,然后点击校准按键,然后依次是50,25,00的时候用手捂着接收口然后点击校准按键,左侧列表5个校准值都有相应数据,此时校准结束,点击测试界面,进入测试窗口。



八、试验步骤

8.1调试结束后,进入测试界面,应先点击界面上的排烟关闭按钮;同时将排烟闸片向外拉出。

8.2打开燃烧箱门,把筛网和收集盒放入试样架框内;

8.3打开气源阀门和仪器上的“燃气开关”,用明火或点火枪点着本生灯,调节“燃气调节”使仪器上压力表指示0.276MPa

8.4点击启动,使本生灯进到试样端,调节式样架使其位置处于本生灯转入工作状态时燃烧火焰对准试样下表面中心,调节好位置后,点击停止键,使本生灯退回原位。然后将试样平放在试验支架的筛网上,

8.5点击启动,4 min后试验自动结束。

8.6试验结束后,点击排烟,然后将排烟闸片向里推进,将烟箱内的烟排出,烟雾排净后点击结束排烟,将排烟闸片向外拉出关闭烟道。

8.7试验过程中可点击照明按键打开照明灯观察后面的字是否清楚。再次点击照明按键就会关闭照明。

8.8试验全部结束后,关闭电源、气源、对燃烧箱及试样支架进行必要的维护。本生灯管务必每天清理!

九、上位机软件操作

1.本机与电脑可以用局域网连接,设备与电脑都连接路由器的LAN口,或电脑用无线连接路由器都可以

2.本产品软件不需要安装,只需要把软件直接将整个文件夹拷贝到您的电脑上就可以,打开软件的时候直接双击   “ 不燃炉烟密度上位机”图标就可以了

3.设备通讯参数

   设备出厂时默认一下通讯参数,通讯IP和设备网管根据您的网络情况可以修改

设备IP:192.168.001.010

子网掩码:255.255.255.000

设备网关:192.168.001.001

MAC地址:051.255.249.124.050.067

如果您的路由器IP地址不是192.168.1  您需要将设备的IP地址与网关修改成与路由器一致,如果一台电脑连接几台设备可将设备IP192.168.001.010,最后的010修改成其他值

4.电脑软件打开后,将软件左上方设备IP地址填写成与设备IP地址一样然后点击连接,与设备连接上会电脑会有一声枪响同时通讯灯变成绿色。(本软件包含建材不燃性和建材烟密度两种试验,当软件与设备连接的时候软件会自动识别是哪个试验,并进入相应的界面)

5.试验过程的操作电脑与触摸屏上是一样的

6.试验结果的保存与打印

1.保存,在试验结束后数据显示在界面上,点保存键修改存储的名字选择存储的位置将数据保存。

2.打印,在打印前首先要选择打印旁的下拉菜单,选择烟密度测试报告,然后再点击打印按钮进入打印报告界面

   在此界面首先要选择导入数据,可以导入3个数据,软件会自动算出平均值的曲线,导入数据后填写相应需手填的信息,可以导出报告也可以打印预览进入打印界面,在打印预览界面直接点打印就可以打印出纸质报告了。在点击打印预览的时候软件会跳出保存界面先提示您保存报告。在报告编辑界面是可以选择是否打印曲线的,只要在打印曲线前面的小框里勾选就可以了





九、装箱清单

1. 烟箱         1

2. 金属网       1个(放入试样支架上框风)

3. 收集盒       1个(放入试样支架下框内)

4. 滤光片    3

5. 电源线       1

6. 橡皮管       1

7. 中压阀       1

8. 说明书      1

9. 合格证      1

苏州市智淼消防科技有限公司http://www.xdjyq.com/
苏州智淼消防主营:应急管理部发布最新消防检测仪器设备全套配备、防雷检测装置,火灾现场勘查箱、消防监督检查验收箱、消防测试烟枪、试水装置、建筑消防设施检测箱、电气防火检测设备等,消防检测设备网址:http://www.xdjyq.com/电话:18910580194(何经理)
此文关键字:关于消防安全评估设备操作说明详解

全国消防检测设备仪器、消防安全评估设备软件销售中心
