钢筋定位仪混凝土钢筋探测仪钢筋保护层探测仪

u 检测仪器

u 勘察仪器

u 物探仪器

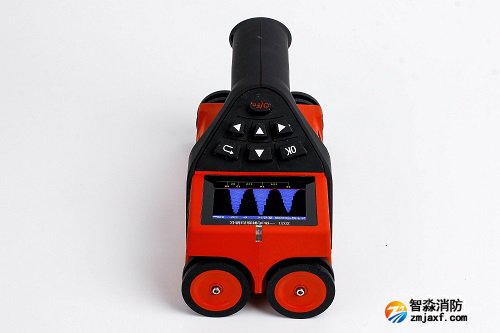

ZD31一体式钢筋扫描仪

产品概述：

ZD31一体式钢筋扫描仪主要用于混凝土结构内部钢筋位置、保护层厚度、钢筋间距及钢筋直径等测试，并且能精确绘制整体钢筋的分布图，快速提供高精度检测数据；主机与传感器一体式结构，携带及现场操作方便、快捷；采用多线圈结构设计，速度更快、精度更高、分辨力更强。

应用范围：

◆ 混凝土结构工程中钢筋位置、钢筋分布及走向、保护层厚度、钢筋直径的探测；

◆ 建筑房屋混凝土结构施工质量验收检测；

◆ 对桥梁、隧道等结构中钢筋检测检测；

◆ 对在建结构的安全性和耐久性进行评估；

◆ 对旧有结构进行评估、改造时对配筋量的检测。

依据标准：

◆《混凝土结构工程施工质量验收规范》GB 50204-2015

◆《混凝土结构现场检测技术标准》GBT50784-2013

◆《混凝土中钢筋检测技术规程》JGJ/T152-2008

◆《建筑结构检测技术标准》GB/T50344-2004

◆《电磁感应法检测钢筋保护层厚度和钢筋直径技术规程》DB11/T365-2006

◆《钢筋保护层厚度测量仪、楼板厚度测量仪计量校准规范》JJF1224-2009

特色功能：

u 每种检测模式直观、精准，准确显示钢筋位置、间距、保护层厚度在同一显示屏；

u 单点测量、网格扫描、波形扫描、剖面扫描四种都完全实现在测量过程中可以任意前后翻页后查看数据和图形，以及随时后退删除操作有误测试数据，便于现场测试使用；

u JGJ检测模式实现单根钢筋1-6次重复测试，自动计算平均值；

u 网格扫描在测试过程中完全实现任意相互交错切换X轴与Y轴（即纵横坐标轴方向）测试，不影响测试数据；

u 随意切换后数据及钢筋分布图会自动延续之前信息进行测试，从而提高现场测试的灵活性。

u 采用单手握机、操作设计及四轮定位方式，配有高强度耐磨轮胎，便于保护仪器磨损

u 采用自动存储标定值，实现快速测量，减免检测前的每次标定工作的麻烦程序。

u 分析软件可以生产二维平面图及3D三维立体图。

主要特点：

u 2.8寸高分辨率彩色液晶屏（320×240像素），无论在室内外任何情况都能清晰可见检测数据；

u 多线圈结构设计，速度更快、精度更高、分辨力更强；

u 采用USB模式数据传输及充电，可以通过USB线即可快捷的将存储数据上传到计算机中；

u 采用内置大容量锂电池，设计功耗低，在电池充满情况下正常待机16小时左右；

u 数据管理模式中数据存储、查看、删除等功能，可存储二十万左右钢筋测点数据；

u 采用具有超密集筋分辨能力，解决钢筋漏判的问题；

u 可选配配置专业独特设计的标准校准试块；

u 采用主机与传感器线圈一体式设计，体积小巧，重量轻，方便携带；

u 相邻钢筋中间位置实时判断，指示灯提示，能够避开四周钢筋，便于钻孔取芯；

u 仪器包为防震、内部有保护衬，并配有防水罩，便于携带；

u 配有中地远大钢筋检测软件，方便在PC机进行专业数据分析，数据处理及生成完整报告。

技术参数：

型号	ZD31		ZD312		ZD310
保护层厚度适用范围（mm）	? 6～Ф50		? 6～Ф50		? 6～Ф50
测试量程（mm）	第一量程：1～90；第二量程：5～185		第一量程：1～90；第二量程：5～185		第一量程：1～90；第二量程：5～185
保护层厚度最大允许误差（mm）	±1	1～60	±1	1～60	±1	1～70
	±2	60～100	±2	60～100	±2	60～100
	±3	101～120	±3	101～120	±4	80～185
	±5	121～160	±5	121～160
	±8	161～185	±8	161～185
直径测量适用范围（mm）	? 6～Ф50		? 6～Ф50		? 6～Ф50
直径测量最大误差（规格）	±1		±1		±1
扫描模式	厚度模式、网格模式、剖面模式、波形模式、 JGJ检测		厚度模式、网格模式、剖面模式、波形模式		厚度模式(保护层厚度、间距、直径)、JGJ检测
扫描范围	无边界		无边界
JGJ检测	实现单点1-6次测量，自动计算平均值				实现单点1-6次测量，自动计算平均值
数据传输模式	USB无线		USB无线		USB无线
显示屏分辨率	2.8寸高分辨率彩色液晶屏（320×240像素）		2.8寸高分辨率彩色液晶屏（320×240像素）		2.8寸高分辨率彩色液晶屏（320×240像素）
供电方式	内置高容量锂电池		内置高容量锂电池		内置高容量锂电池
设置关机时间	5m、10m、15m、30m、60m、90m		5m、10m、15m、30m、60m、90m		5m、10m、15m、30m、60m、90m
具有误差修正	误差修正范围：-3.0～+3.0（即±0.5、±1.0、±1.5、±2.0、±2.5、±3.0）		误差修正范围：-3.0～+3.0（即±0.5、±1.0、±1.5、±2.0、±2.5、±3.0）		误差修正范围：-3.0～+3.0（即±0.5、±1.0、±1.5、±2.0、±2.5、±3.0）
按键方式	硅胶键盘		硅胶键盘		硅胶键盘
远程数据管理	实现数据在线实时上传		实现数据在线实时上传
工作温度	-10℃～+42℃		-10℃～+42℃		-10℃～+42℃
体积（mm）	219×92×106		219×92×106		219×92×106
重量（kg）	0.6kg		0.6kg		0.6kg

仪器界面：

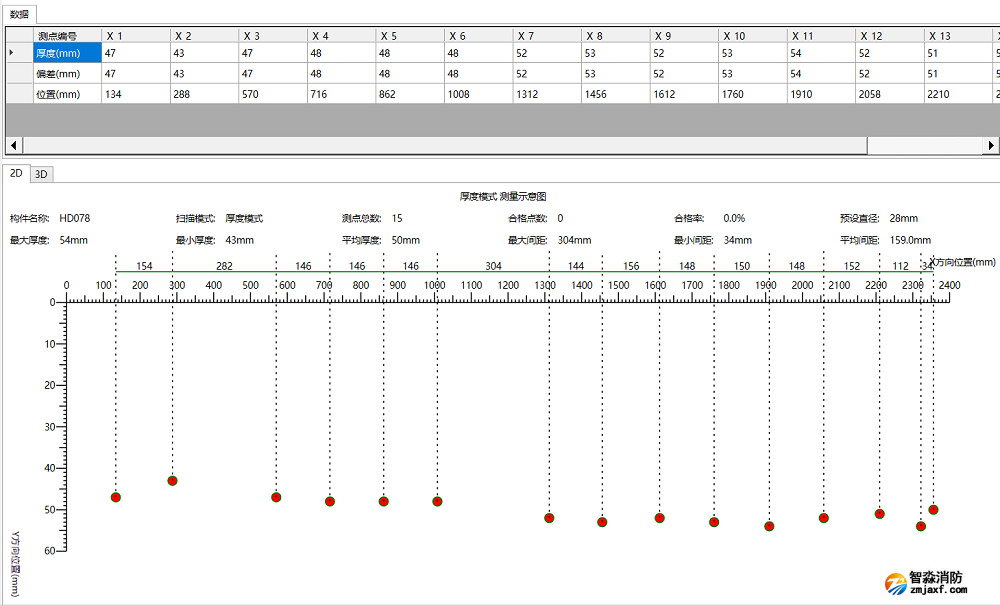

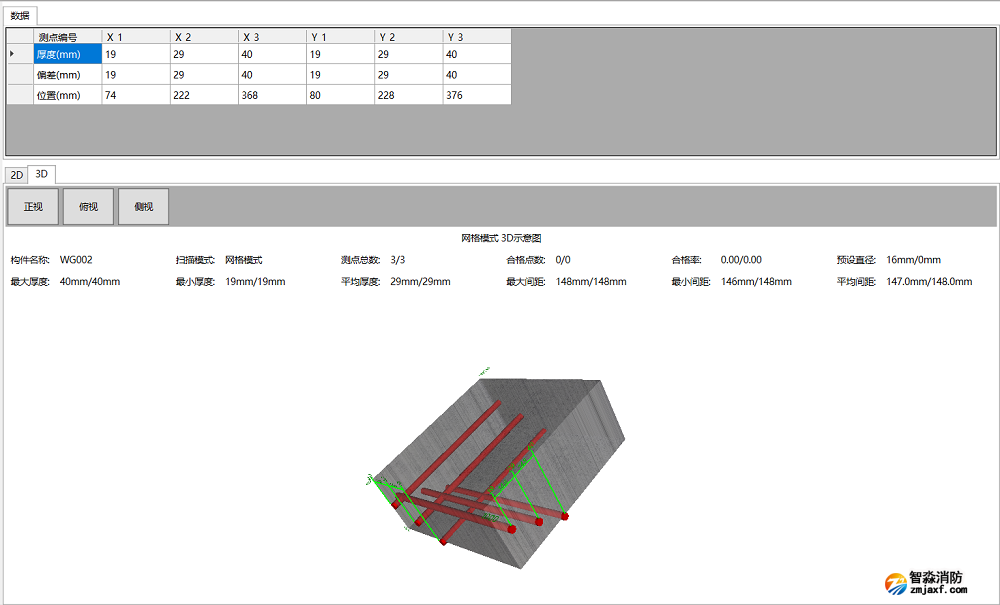

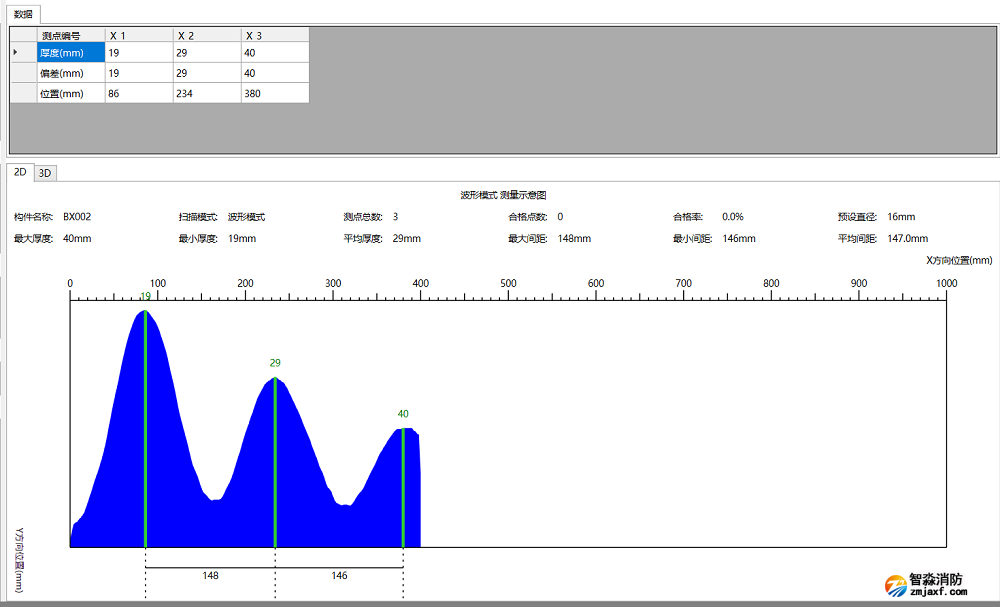

分析软件界面：

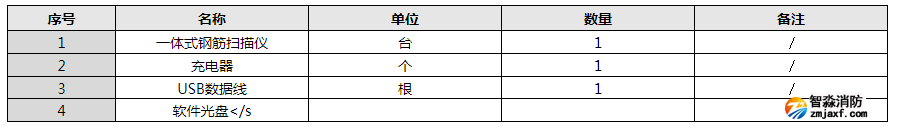

标准配置：
