消防火灾自动报警接线端子箱内接线详解

消防火灾自动报警系统（Fire Alarm System, FAS）是现代建筑物不可或缺的安全设施，其核心功能在于及早发现火情并发出警报，为人员疏散和灭火救援争取宝贵时间。构成这一系统的众多组件中，消防火灾自动报警接线端子箱（以下简称“端子箱”）扮演着关键的连接和分配角色。它像系统的“神经中枢”，负责将各种探测器、报警设备、控制设备等连接起来，形成一个有机的整体。 那么，端子箱内究竟连接的是什么线，这些线缆又承担着怎样的职责？本文将对端子箱内的常见接线类型、功能及其规范要求进行详细阐述。

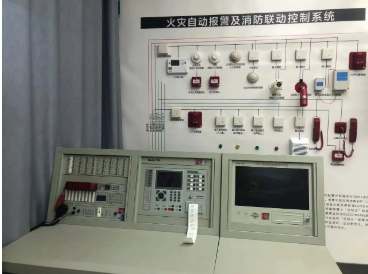

一、端子箱内接线类型总览

端子箱内的接线并非单一类型，而是根据报警系统的功能和配置，包含多种不同用途的线缆。常见的接线类型主要有以下几种：

1. 信号线（信号回路总线）： 这是端子箱内最为重要的线缆，用于连接火灾探测器（如感烟探测器、感温探测器）、手动报警按钮等前端设备，并将探测到的火警信号传输到火灾报警控制器（Fire Alarm Control Panel, FACP）。信号线通常采用两芯或四芯屏蔽电缆，其屏蔽层的作用是防止外界电磁干扰，保证信号传输的可靠性。根据报警系统类型，信号线可以分为：

• 总线制信号线： 现代主流火灾报警系统多采用总线制，即所有探测器都并联在同一条总线上，通过地址编码的方式区分不同的探测器。这种方式可以显著减少布线量，降低安装和维护成本。总线制信号线既需要传输信号，也需要为探测器提供供电。

• 多线制信号线： 在一些老旧系统或特定应用场景下，仍然会采用多线制，每个探测器需要单独连接到控制器，布线量较大。

2. 电源线： 电源线用于为探测器、报警设备（如声光警报器）、联动控制设备等提供工作电源。根据电压等级，电源线可以分为：

• DC24V电源线： 大多数火灾报警设备都采用DC24V直流电源供电，因此端子箱内会布置DC24V电源线，将其连接到探测器、警报器等。

• AC220V电源线： 某些大型的联动控制设备（如消防泵、排烟风机）可能需要AC220V交流电源供电，因此端子箱内也会有AC220V电源线，但通常会与其他类型的线缆进行隔离，以确保安全。

3. 控制线（联动控制线）： 火灾报警系统的一个重要功能是联动控制，即当火灾发生时，自动启动相应的消防设备，例如：

• 启动消防泵： 通过控制线启动消防泵，为灭火提供水源。

• 关闭防火卷帘： 通过控制线关闭防火卷帘，阻止火势蔓延。

• 启动排烟风机： 通过控制线启动排烟风机，排除烟雾，改善疏散环境。

• 切断非消防电源： 通过控制线切断非消防电源，防止火灾扩大。

• 开启应急照明： 通过控制线开启应急照明，为人员疏散提供照明。

这些联动控制功能都需要通过控制线来实现，控制线通常采用多芯电缆，根据不同的控制功能，连接到相应的控制设备。

4. 电话线（消防电话线）： 消防电话是消防队员在火灾现场进行通信的重要工具。端子箱内通常会设有消防电话插孔，连接到消防电话线，方便消防队员与外界联系。

5. 接地线： 为了确保系统的稳定性和安全性，所有设备都需要进行接地。端子箱内通常会设有接地端子，连接到接地线，与建筑物本身的接地系统相连。

6. 其他辅助线： 根据具体的系统配置，端子箱内还可能包含其他辅助线，例如：

• 屏蔽层接地线： 信号线的屏蔽层需要接地，以提高抗干扰能力。

• 通信线： 用于连接不同的控制设备，实现数据交换和信息共享。

• 备用线： 为了方便日后系统扩展或维护，通常会预留一些备用线。

二、线缆功能及规范要求

了解了端子箱内的接线类型之后，更重要的是理解这些线缆的功能以及相关的规范要求。这些规范旨在确保系统的可靠性和安全性，防止因接线错误或线缆质量问题导致系统失效。

1. 线缆选择：

• 阻燃性： 所有用于火灾报警系统的线缆都必须具备良好的阻燃性能，能够在火灾发生时延缓燃烧，防止火势蔓延。常见的阻燃等级包括ZR-BV、NH-BV等，其中ZR表示阻燃，NH表示耐火。

• 耐火性： 对于一些重要的回路，例如消防泵控制线、应急照明电源线等，需要采用耐火电缆，保证在火灾高温下仍能正常工作一段时间。耐火电缆通常采用陶瓷化硅橡胶绝缘，即使绝缘层烧毁，也能保证线路的通电。

• 线径： 线径的选择需要根据负载电流和传输距离进行计算，确保线缆能够承受足够的电流，并防止因线损导致电压下降。

• 屏蔽性： 对于信号线，尤其是总线制信号线，必须采用屏蔽电缆，以防止外界电磁干扰，保证信号传输的可靠性。屏蔽层需要可靠接地。

• 绝缘强度： 线缆的绝缘强度需要满足相关标准的要求，防止漏电和短路。

• 国家标准： 必须选用符合国家标准（如GB、IEC等）的线缆，并提供合格证和相关检测报告。

2. 接线规范：

• 颜色标识： 不同功能的线缆应采用不同的颜色进行标识，例如，红色通常用于电源线，蓝色或黑色通常用于信号线，黄色或黄绿双色通常用于接地线。清晰的颜色标识可以方便安装和维护，防止接线错误。

• 端子连接： 线缆与端子之间的连接必须牢固可靠，采用压接或焊接等方式，防止松动和脱落。可以使用冷压端子或热缩套管进行保护。

• 线号标识： 每根线缆的两端都应贴上清晰的线号标识，方便查找和维护。线号标识应与图纸上的线号一致。

• 线缆整理： 端子箱内的线缆应整理整齐，用线槽或扎带进行固定，防止杂乱无章，影响散热和维护。

• 绝缘保护： 线缆的绝缘层不得有破损，对于裸露的金属部分，应采用绝缘胶带或热缩套管进行保护，防止短路。

• 接地可靠： 接地线必须与接地端子可靠连接，保证接地回路的畅通。

• 防火措施： 在端子箱内应采取防火措施，例如使用防火泥封堵电缆孔洞，防止火势蔓延。

3. 安装环境：

• 防潮防尘： 端子箱应安装在干燥、通风、防尘的环境中，避免潮湿和腐蚀。

• 防止震动： 端子箱应安装在牢固的结构上，防止震动影响接线的可靠性。

• 易于维护： 端子箱应安装在易于维护的位置，方便检查和更换线缆。

三、常见错误接线及危害

错误的接线会导致火灾报警系统无法正常工作，甚至引发安全事故。常见的错误接线包括：

1. 信号线接错： 将不同回路的信号线接错会导致误报或漏报，影响系统的准确性。

2. 电源线接错： 将不同电压等级的电源线接错会导致设备损坏或引发火灾。

3. 控制线接错： 将控制线接错会导致联动控制功能失效，无法及时启动消防设备。

4. 接地线未接： 接地线未接会导致设备抗干扰能力下降，甚至引发触电事故。

5. 线径不足： 线径不足会导致线缆发热，甚至引发火灾。

6. 接线松动： 接线松动会导致接触不良，影响信号传输和供电。

7. 绝缘破损： 绝缘破损会导致漏电和短路，引发火灾。

消防火灾自动报警接线端子箱是火灾报警系统的关键组成部分，其内部连接着各种功能不同的线缆，包括信号线、电源线、控制线、电话线、接地线等。这些线缆共同协作，实现火灾探测、报警和联动控制功能。为了确保系统的可靠性和安全性，必须严格遵守相关的规范要求，选用合格的线缆，采用正确的接线方式，并定期进行检查和维护。
