人员应急疏散仿真模拟软件Pathfinder可借助楼梯功能创建爬梯(参数可自定义),以达到模拟人员在爬梯上行走的目的。本文将描述如何完成此操作的详细信息。

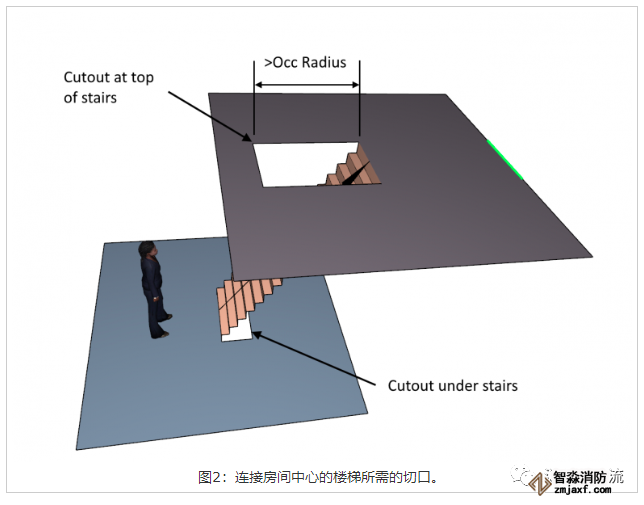

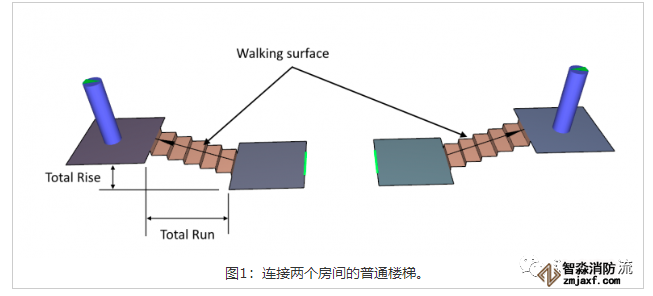

图1显示了普通楼梯。楼梯的每一端必须连接到房间的边界。如果楼梯连接房间的内部,则必须在顶部和底部使用切口,如图2所示。顶部切口必须大于乘员半径,并且楼梯不能真正垂直,必须有一定的坡度。步行表面自然定义为楼梯的顶表面。
Pathfinder没有梯子,但是梯子可以表示为陡峭的楼梯。图3显示了连接两层楼的梯子。
在此模型中,楼层之间的距离为20 m。顶层和底层的切口垂直对齐,尺寸为1 m x 0.5 m。由于梯子连接到孔的相对侧,因此梯子有一个轻微的倾斜。梯子的行走表面是梯子的表面,其法线具有较小的正Z分量。

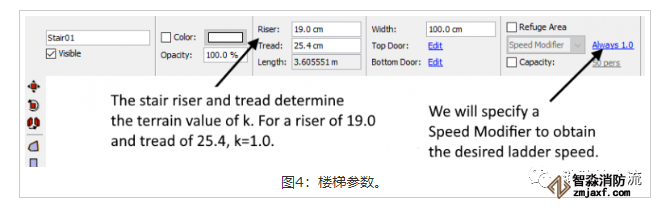

图1楼梯参数(速度)设置

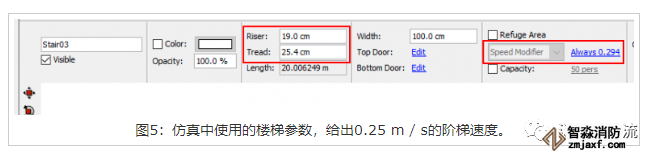

我们使用图5所示的阶梯参数运行示例。我们还选择了一些乘员,单击“ 更多”按钮,然后启用单个数据的csv输出。

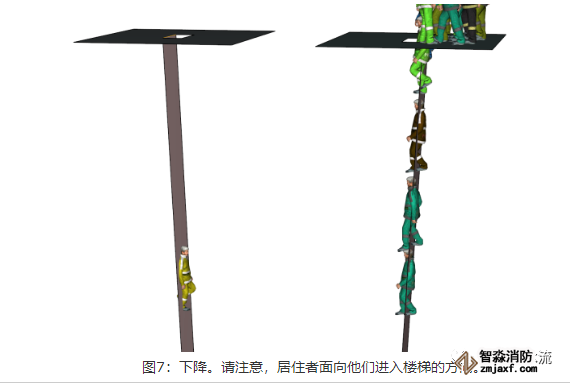

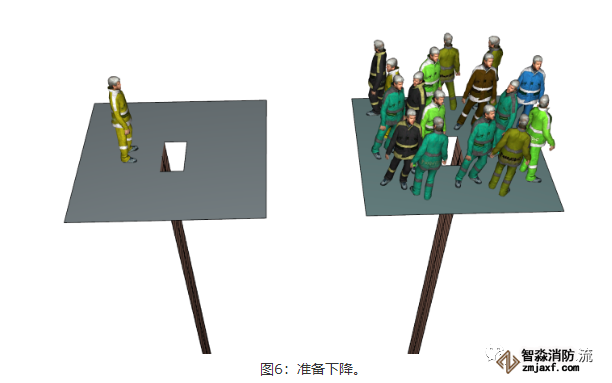

图6显示了乘员的初始位置,图7显示了乘员的下降位置。

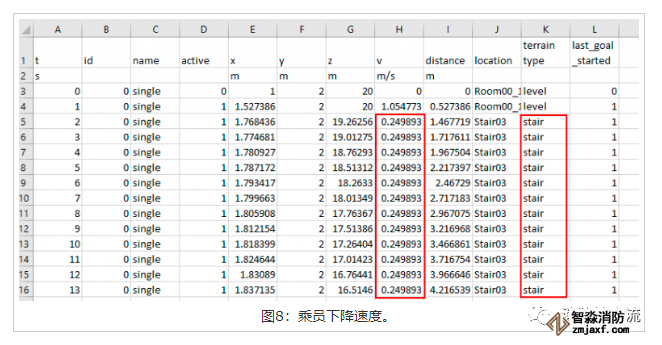

我们可以由一个人打开梯子的csv文件,并看到梯子上的速度为0.25 m / s。对于具有多个乘员的梯子,在梯子上进行调整时会有一些初始的停止/启动运动,因此获得了类似的结果。
附加说明:在此示例中,我使用了楼梯速度修改器来控制梯子速度。一种替代方法是在乘员Profile中更改楼梯的速度/密度曲线。这样做的优点是允许单个轮廓代表不同的爬升和下降速度。它的缺点是也会影响普通楼梯的速度。
