新标准下的防排烟设计与实物图三（固定窗、吊顶的挡烟垂壁设置等）

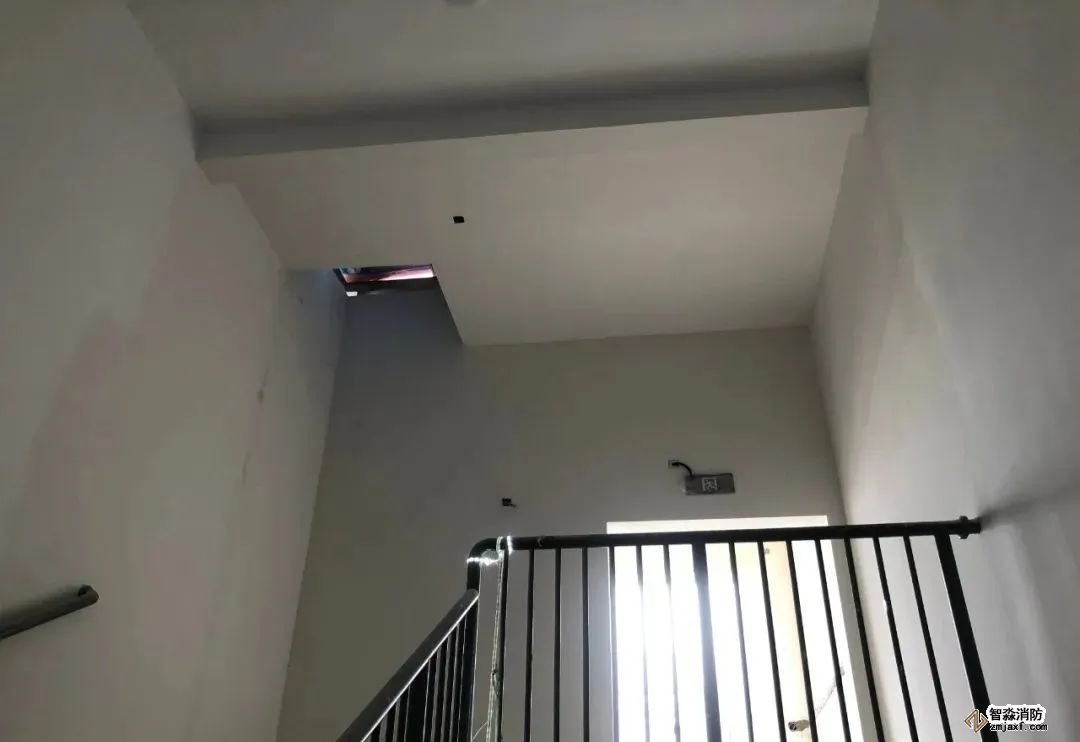

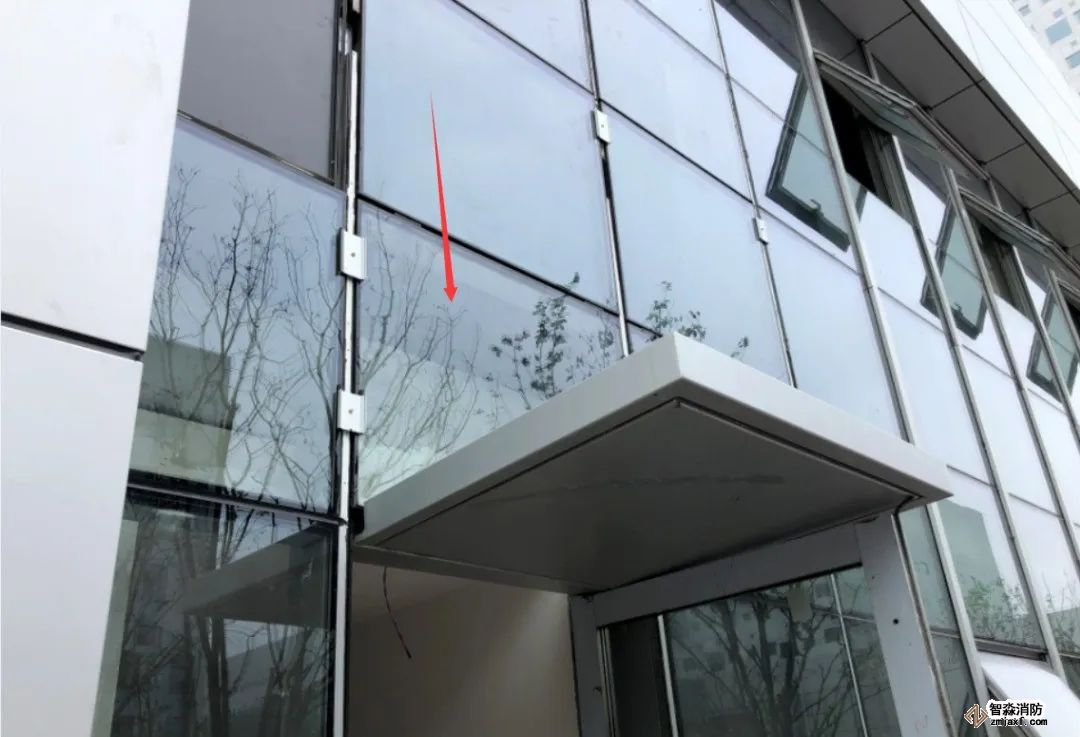

1、地上楼梯间加压送风，最顶部设置1m2的固定窗

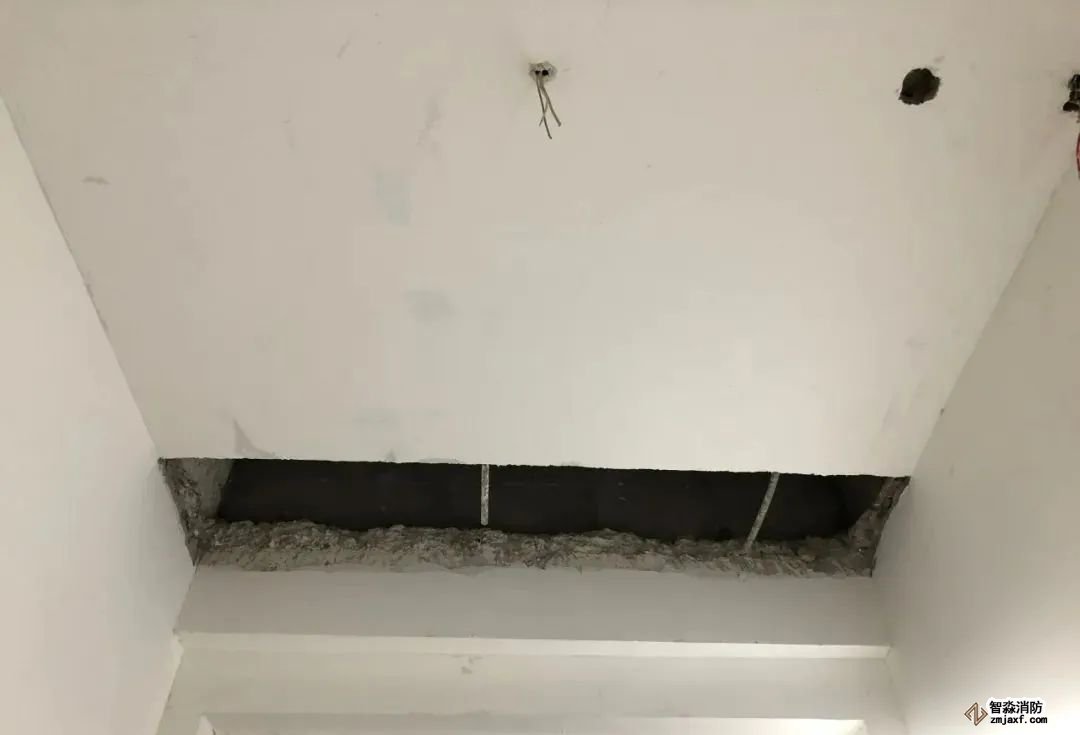

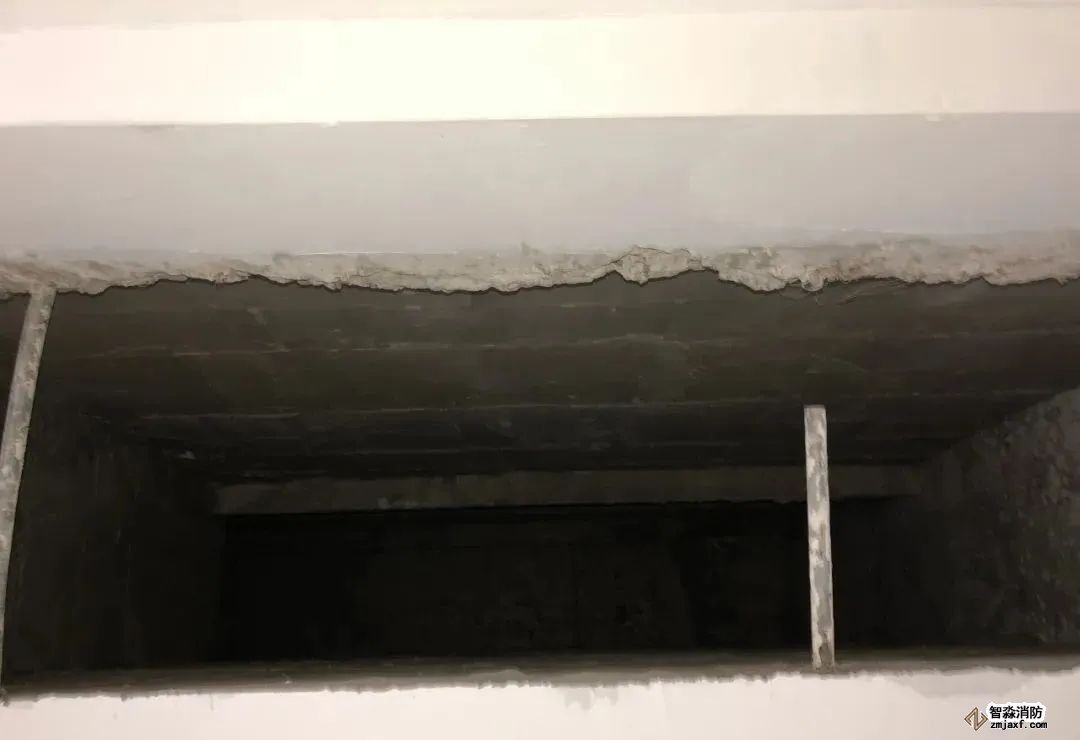

2、地下楼梯间加压送风，最顶部设置1m2的固定窗，核心筒在内部，采用土建风道延伸至室外

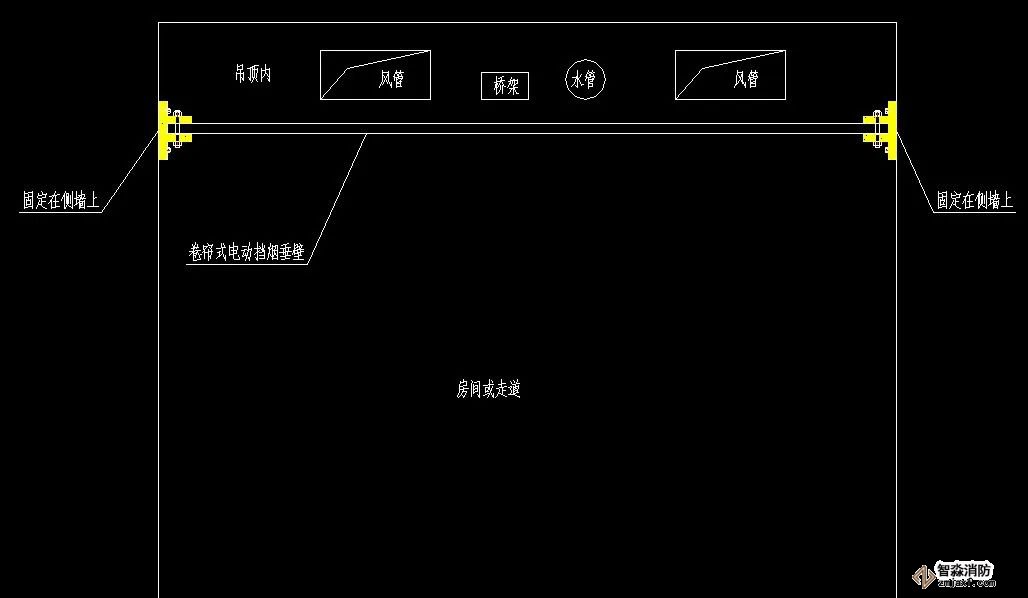

3、有吊顶时，电动挡烟垂壁的安装

挡烟垂壁底部与吊顶齐平

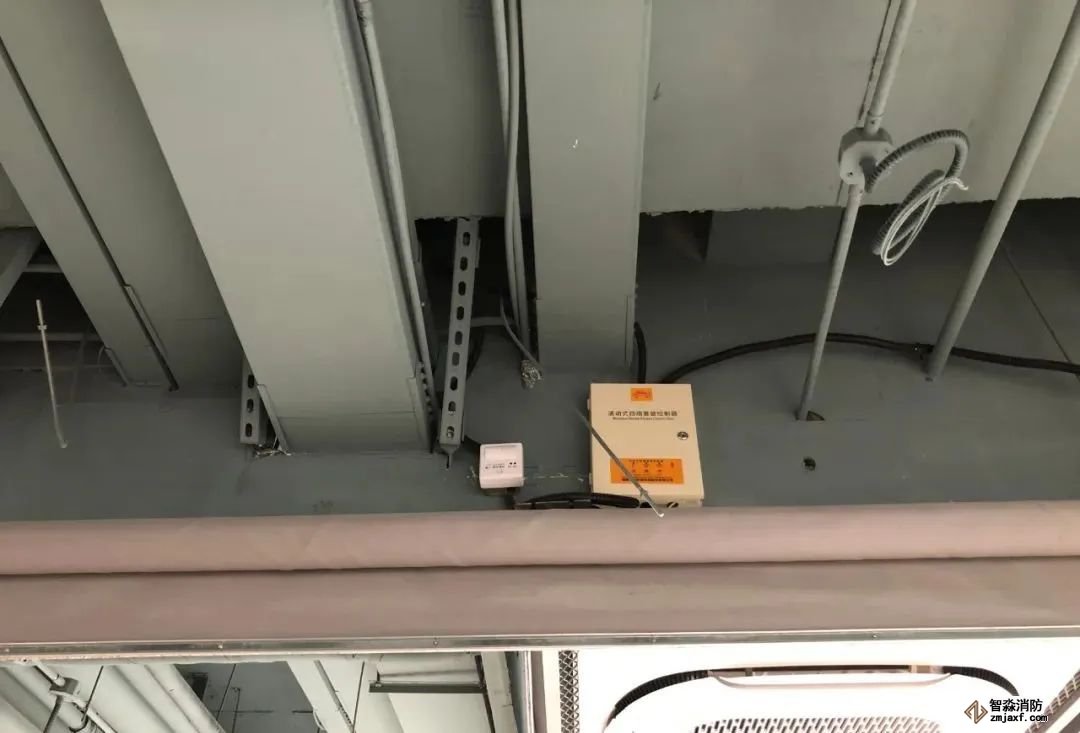

4、无吊顶时，电动挡烟垂壁的安装

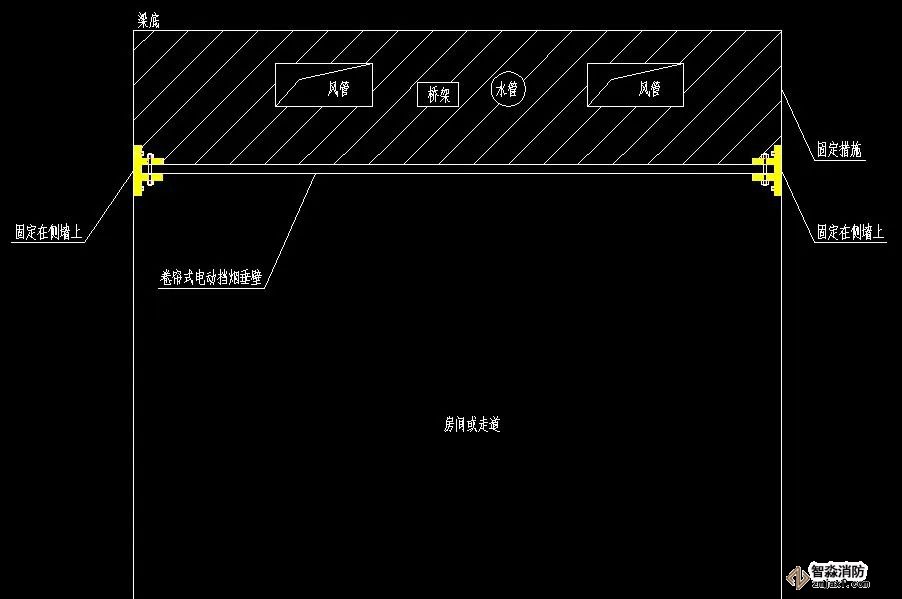

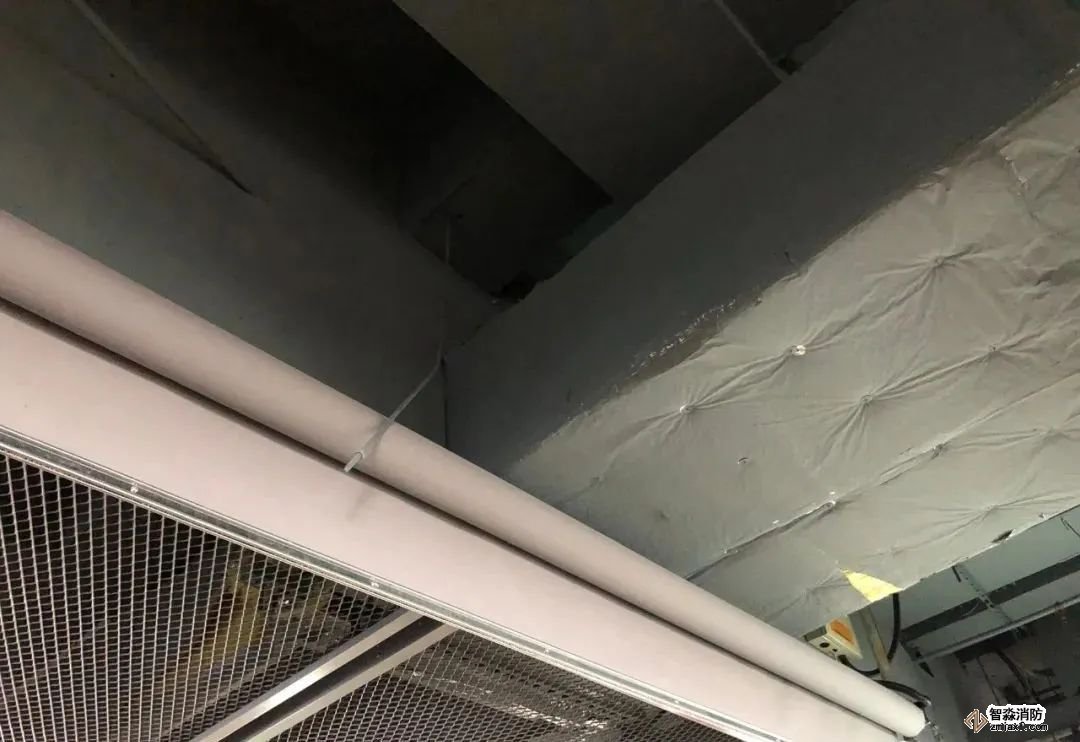

先在梁底设置一定高度的密封固定措施，供机电管线穿过，再将挡烟垂壁安装在固定设施下方

（1）梁下先设置固定挂板，方便机电管线穿过

（2）挂板下方再安装电动挡烟垂壁

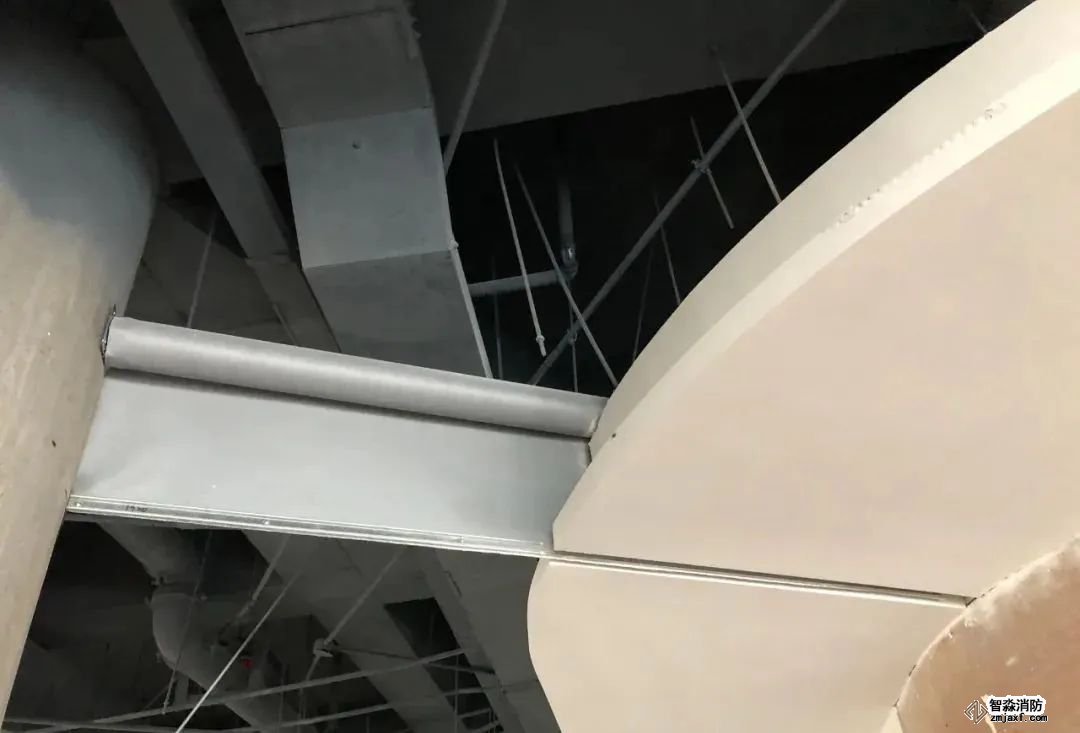

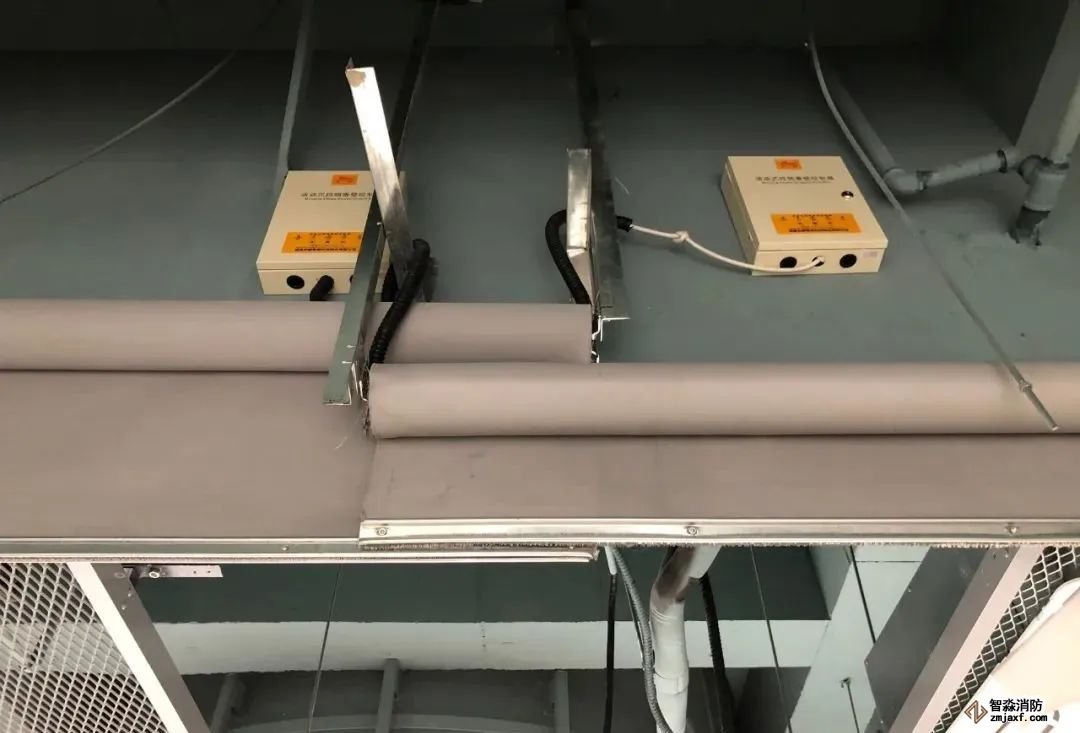

5、两樘电动挡烟垂壁拼接安装

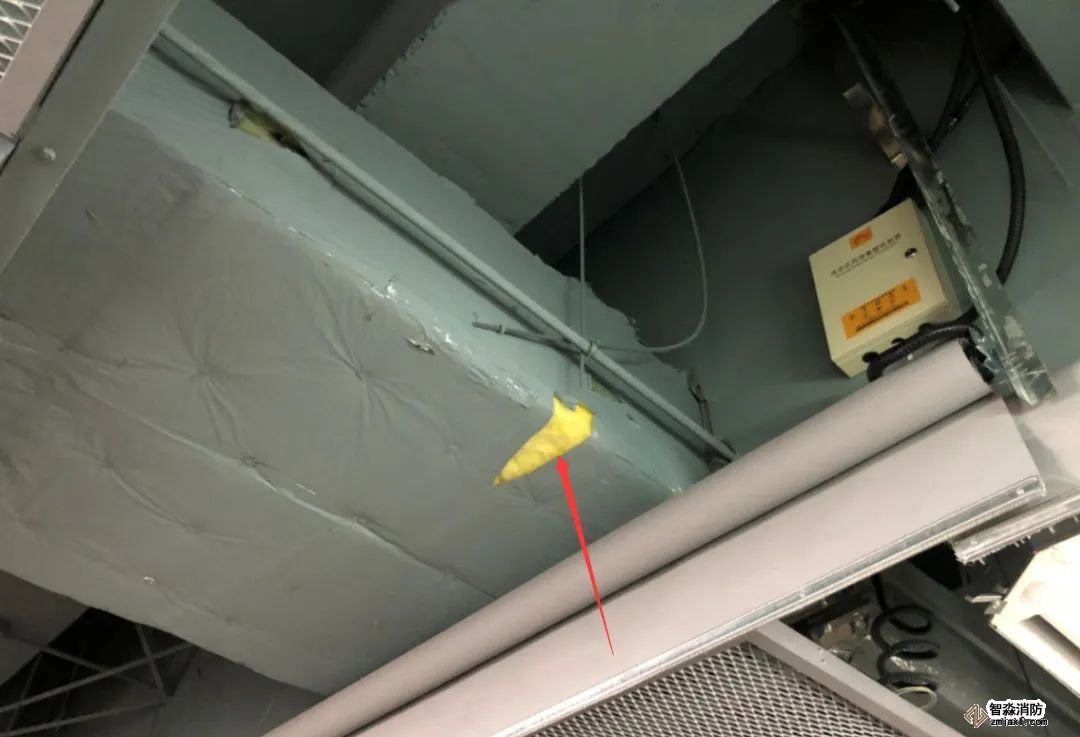

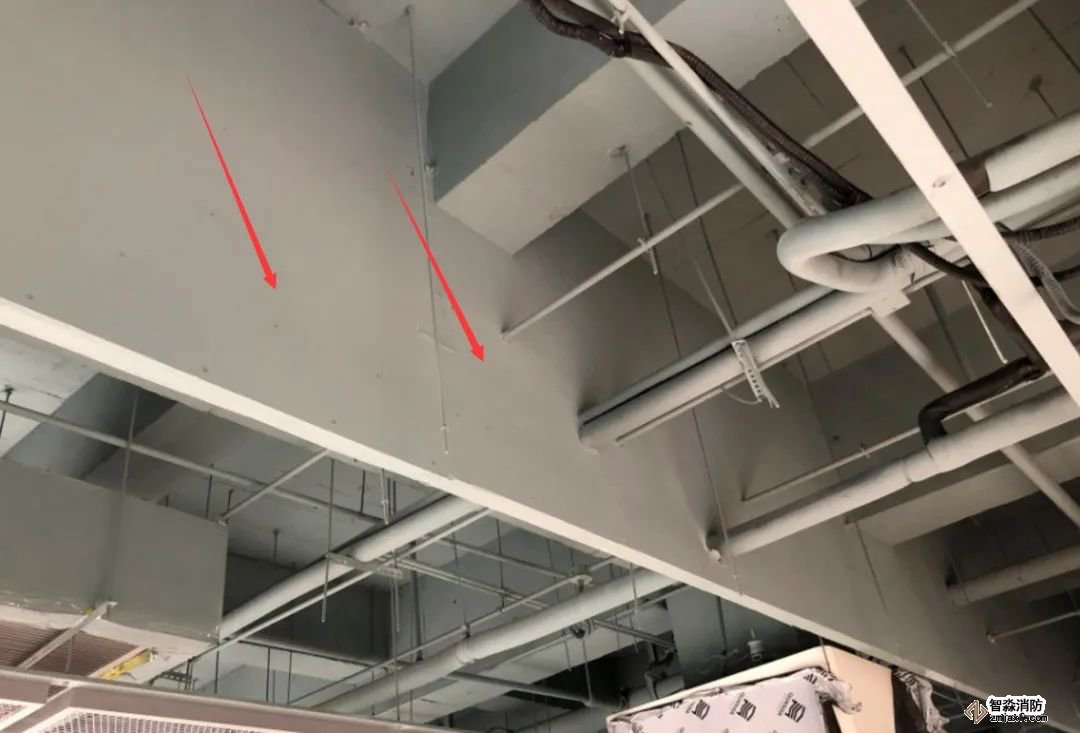

6、吊顶内的排烟风管外壁设置离心玻璃棉隔热

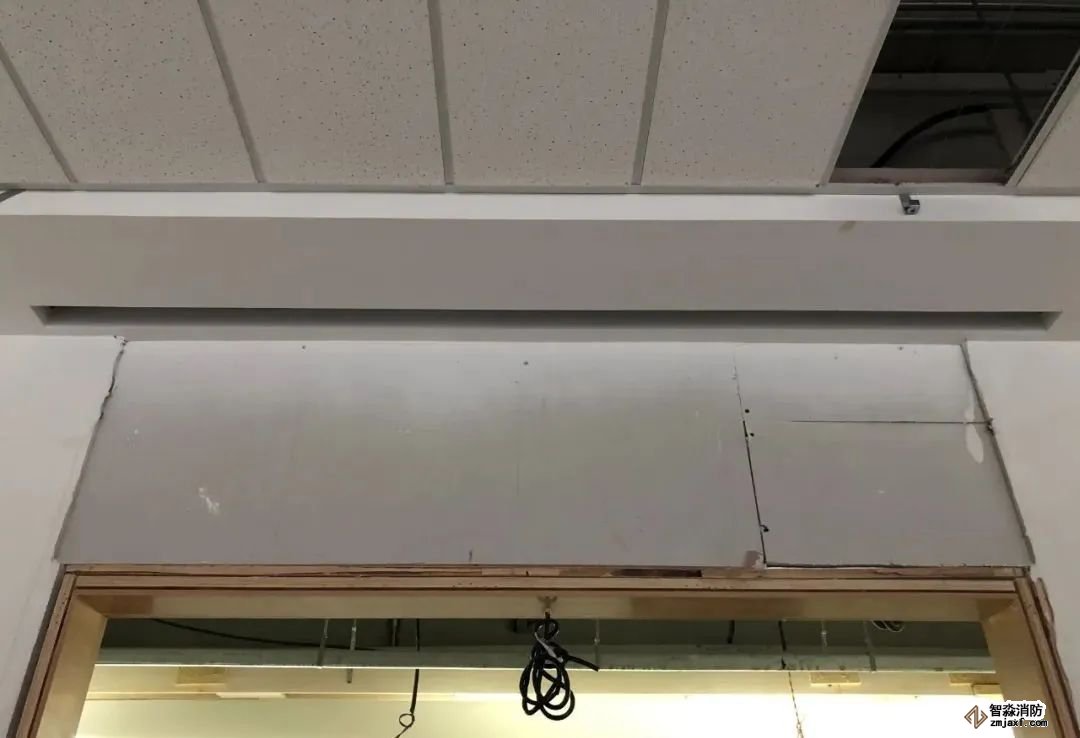

7、门洞上方的电动挡烟垂壁

注：应安装在门开启方向的背面，且在疏散指示标志的后方

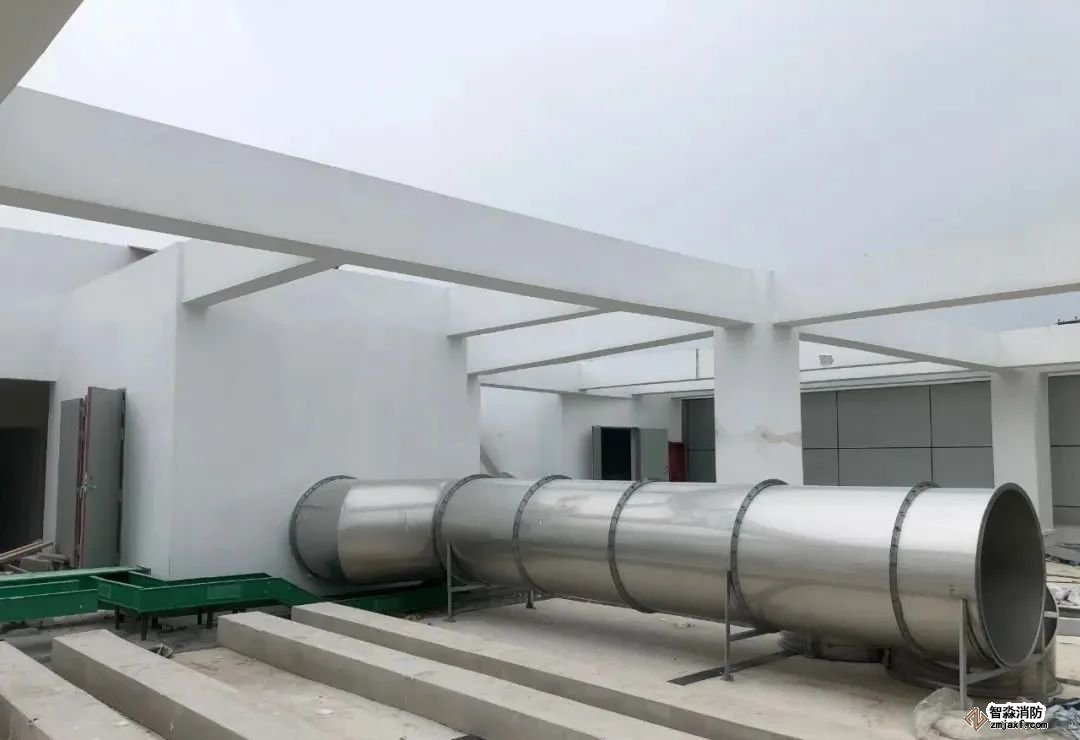

8、屋顶加压送风机房

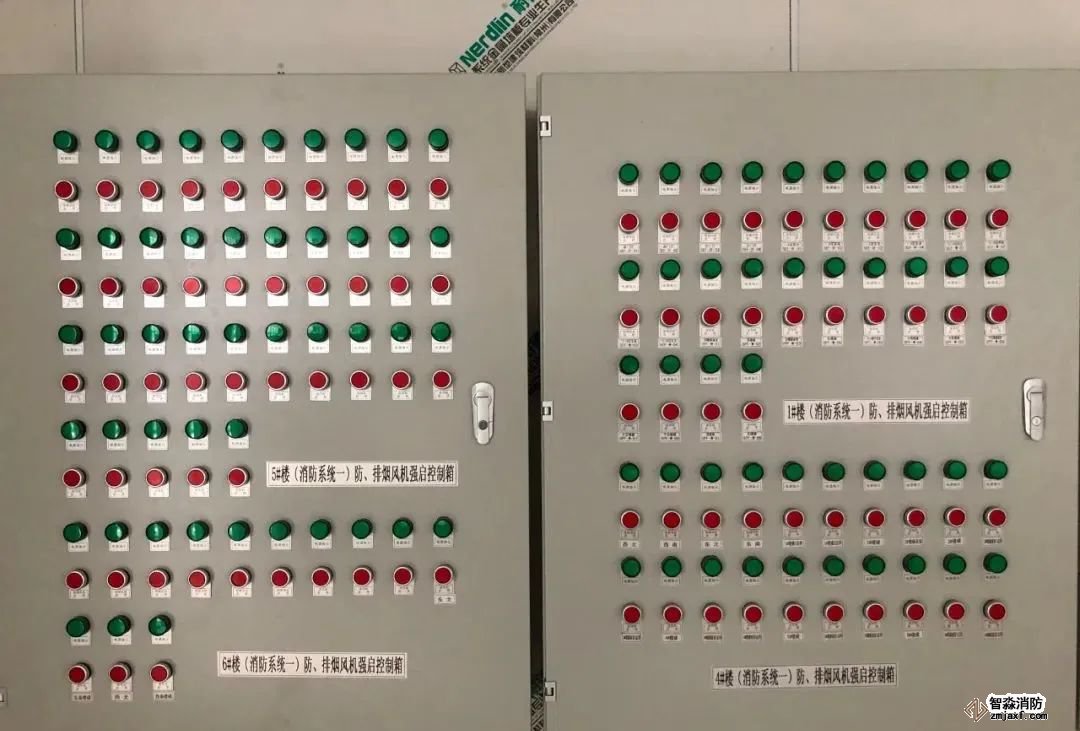

9、消防控制室防排烟风机的手动启动箱

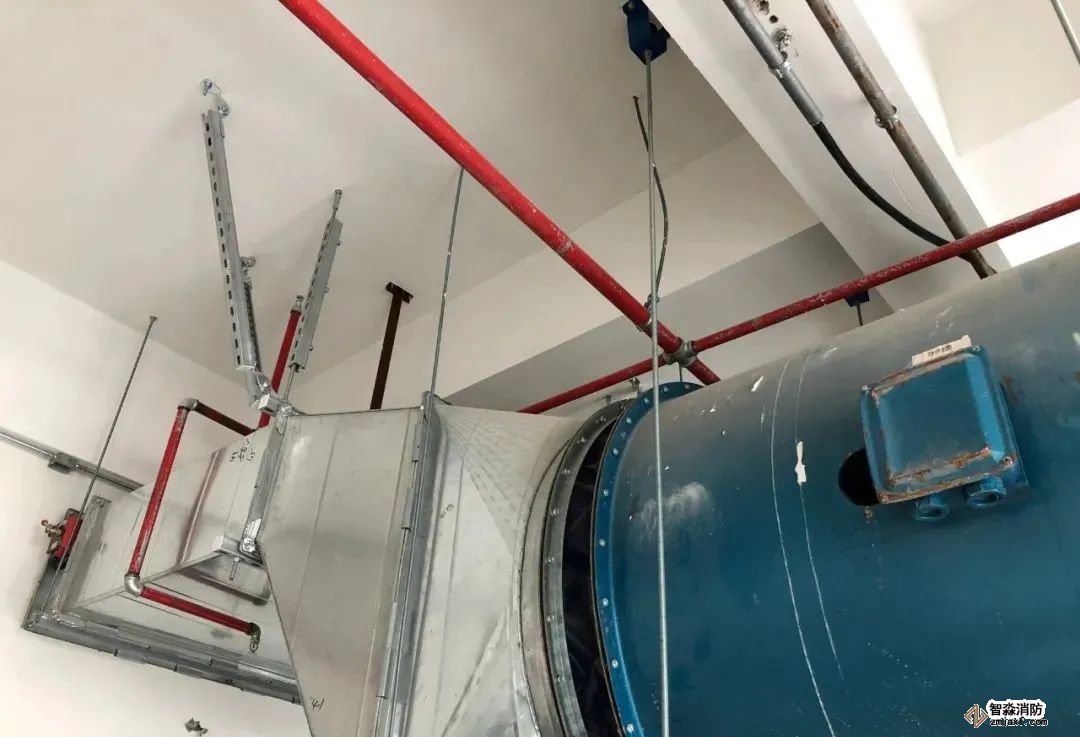

10、机房内的排烟风管设置抗震支吊架
