【电气工程知识】电力系统主设备?（知识总结图）

电力系统主设备

1. 电力变压器的等效电路及参数计算

• 按绕组结构分类：双绕组变压器、三绕组变压器、自耦变压器

• 变压器等效计算：

  四个核心参数：短路电阻RT、短路电抗XT、励磁电导GT、励磁电纳BT；

  ∏形等效电路与谐振电流

2. 输电线路

• 架空线路：导线与避雷线（材料、结构、等级等）、杆塔类型（直线杆塔、耐张杆塔、终端杆塔、转角杆塔、跨越杆塔、换位杆塔等）、绝缘子类型（针式绝缘子、悬式绝缘子、棒式绝缘子、瓷横担绝缘子、柱式绝缘子等）、常用金具（线夹、连接金具、接续金具、防振金具等）。

• 电缆线路：电力电缆的典型结构、电缆附件（连接头/盒、终端头/盒）等。

• 输电线路计算：三相对称运行时架空输电线路的参数计算（电阻r、电抗x、电导g、电纳b）、输电线路的等效电路（一字形、 ∏形、T形等效电路）。

3. 高压开关电器

• 开关电弧的产生与熄灭；

• 主要的高压开关电器：高压断路器、高压负荷开关、高压熔断器、高压隔离开关、自动重合器与自动分段器等。

4. 高压互感器

• 互感器特点：原理、结构、接线方式、误差/精确度、应用场合等

• 典型高压互感器；电磁式电压互感器、电磁式电流互感器、电容式电压互感器

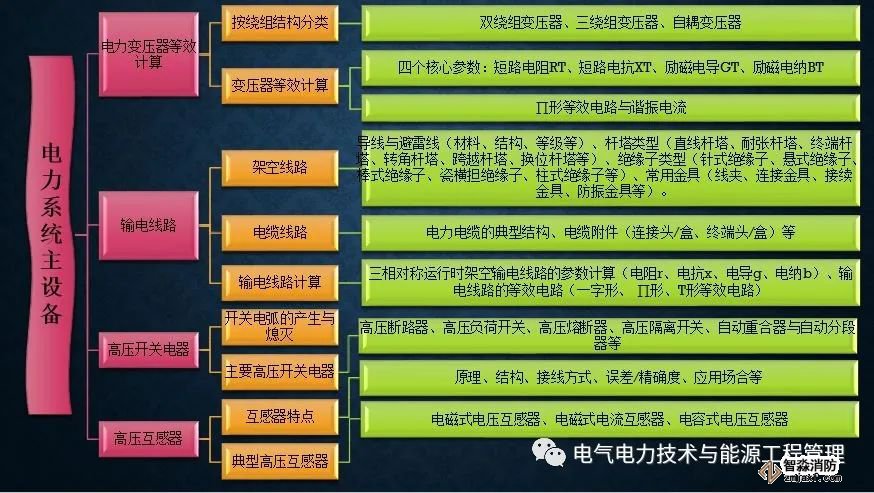

 电力系统主设备知识结构梳理图

（谨  放一张图就好）
