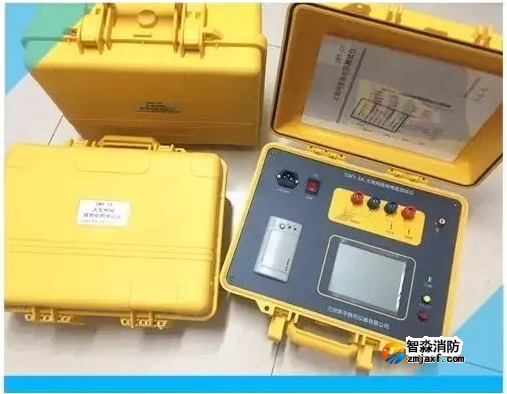

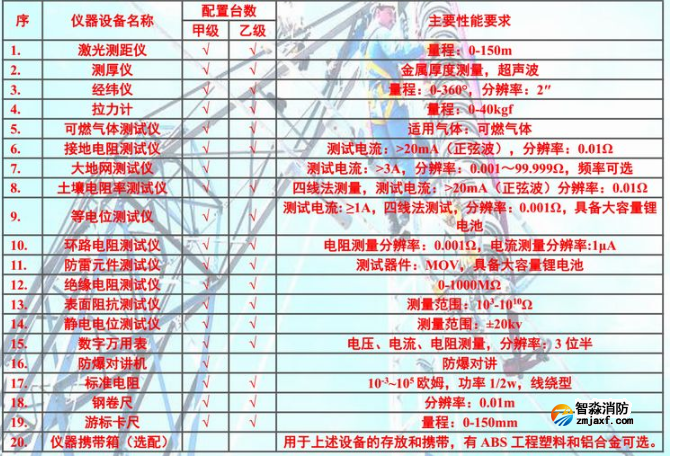

大地网测试仪；大型地网接地电阻测试仪；5A大型地网异频接地阻抗测试仪

一、概述

消防检测设备仪器异频地网接地阻抗测试仪简称大地网测试仪；仪器适用于测试各类接地装置的工频接地阻抗、接触电压、跨步电压等工频特性参数以及土壤电阻率。可测变电站地网（4Ω）、水火电厂、微波站（10Ω）、避雷针（10Ω）等各种现场；应用于对接地电阻及相关参数测试的高精度测试仪器。该仪器具有体积小、重量轻、携带方便、抗干扰性能强、准确度高等特点。仪器为一体化结构，内置变频电源模块，输出电源连续变频可调。频率可变为45Hz或55Hz，内置高速处理器核心，采用高端数字滤波技术，有效避开了工频电场对测试的干扰，从根本上解决了强电场干扰下准确测量的难题。大量现场测试和用户使用情况表明，在运行变电站的恶劣电磁环境下进行接地网测试时，异频地网接地阻抗测试仪的测量数据准确稳定、重复性好，是大、中型接地网特性参数测量的理想仪器。

仪器特点：

1.全触摸超大液晶显示器：操作简单，仪器配备了高端的全触摸液晶显示屏，超大全图形操作界面，每过程都非常清晰明了，操作人员不需要额外的专业培训就能使用。轻轻触摸一下就能完成整个过程的测量，是目前非常理想的智能型测量设备。

2.变频技术、精准测量：抗干扰能力强，由仪器内部自带变频电源模块提供仪器测量输出电源，频率可变为45Hz或55Hz，并采用数字滤波技术，有效地避开了现场各种工频干扰信号，使仪器实现高精度、准确可靠的测量。

3.DSP高速处理器：精准快速，仪器内部采用专业的DSP快速数字信号处理器作为处理核心，在保证测量数据精准的前提下，大大的提升了仪器本身的运算处理能力。

4.全过程智能测控：仪器在内部高性能处理核心的强力支持下，对整个测量过程当中的电流输出、电压采集以及频率变换等一系列复杂的运算步骤，快速自动的完成。仪器可以自动判断电流回路的阻抗，并据此自动调节异频电源的输出电流值（额定输出电流为5A），无须人为干预，即可自动完成测试任务。仪器的测量内容包括地网的接地阻抗Z、纯电阻分量R和纯感抗分量X。

5.海量存储数据：仪器内部配备有日历芯片和大容量存储器，能将检测结果按时间顺序保存，随时可以查看历史记录，并可以打印输出。

6.PC机数据处理：仪器所测量的数据可以通过U盘导出，然后在pc机上用仪器配套的软件查阅和管理相关数据。

二、技术指标

使用条件：-15℃∽40℃；RH＜80%

抗干扰原理：变频法

电源：AC 220V±10%；允许发电机

测量输出电流：1A～5A可调

测量输出电压：0V～100V

测试电源频率：45Hz/55Hz；47.5Hz/52.5Hz

额定输出功率：500W

电阻测量范围：0.001Ω～5KΩ

精度：接地阻抗：±(1%*读数+0.002)；阻抗角：±(1%*读数+0.02°)

分辨率：接地阻抗：0.0001Ω；阻抗角：0.0001°

外型尺寸：370（L）×295（W）×225（H）

存储器大小：100 组；支持U盘数据存储

主机重量：13Kg

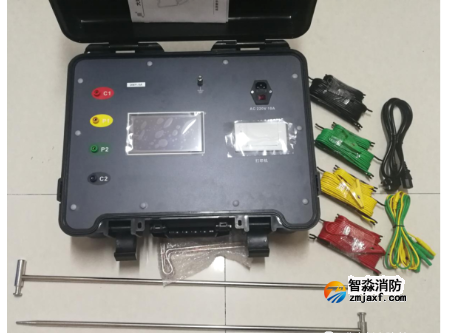

大型地网接地电阻测试仪

消防检测设备仪器大型地网接地电阻测试仪用于测量大型接地装置接地阻抗或电阻，测量土壤电阻率，测量简易跨步电压，采用5寸触摸彩屏，测试电压400V，测试电流1A、2A、3A、4A、5A大功率输出，能忽略变电站的工频干扰，阻抗量程0Ω～200Ω，土壤电阻率量程0Ω.m-125KΩ.m，仪器配有内置式打印机，现场打印测试结果。具有蓝牙通讯功能，支持安卓系统，查看上传测试记录更加方便。具有USB接口。

技术指标：

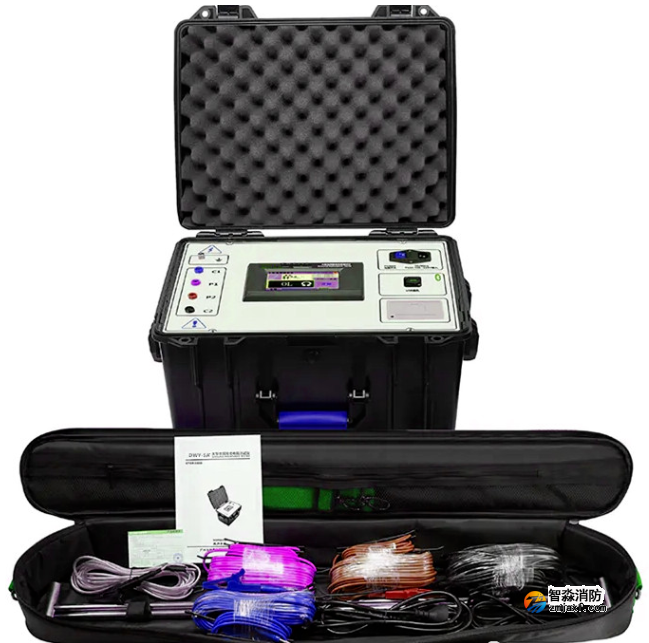

大型地网接地电阻测试仪

大型地网接地电阻测试仪采用新型变频交流电源、双频测量技术、超大可触摸彩屏和微处理技术，满足二线、三线、四线测试阻抗要求，同时可以测量土壤电阻率，跨步电压，分布电势，接触电压、电流相角等参数。

技术指标：

大型地网接地装置特性参数测量系统

用于精确测量发电厂、变电站大型接地装置特性参数。

大型地网接地装置特性参数测量系统是依据我国DL/T475-2006《接地装置特性参数测量导则》设计，它通过对接地网注入一个异于工频的较大电流，有效地避免了50Hz及其它干扰信号引起的测量误差，实现精确、经济、安全的测量。整套测试系统配置大功率可调频率信号源、耦合变压器、若干选频表、电气完整性测试仪（导通仪），金属盘、专用测试线及其它附件等组成，配置完整、灵活，使用简洁高效。

大型地网接地装置特性参数测量系统主要功能：测量接地装置电气完整性、接地阻抗、场区地表电位梯度、接触电位差、接触电压、跨步电位差、跨步电压、转移电位差、土壤电阻率等参数。
