江苏气体灭火系统安全设施的规范要求

江苏气体灭火系统安全设施的规范要求

1.问题描述

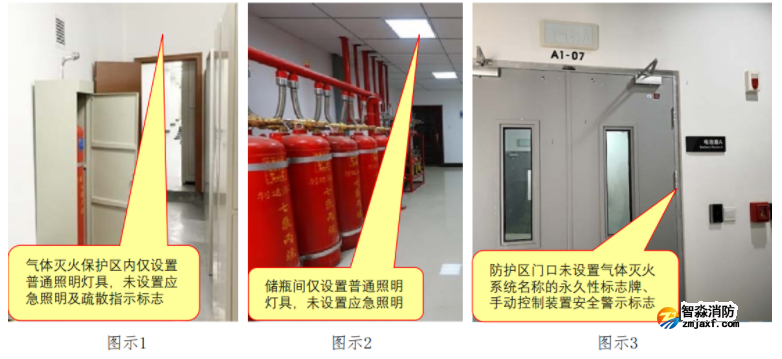

　　1）气体防护区内的疏散通道及出口，未设置应急照明与疏散指示标志；【图示1】

　　2）储瓶间内未设置应急照明；【图示2】

　　3）防护区门口未设置气体灭火系统名称的永久性标志牌；【图示3】

　　4）气体灭火控制器、手动启动/停止按钮、手动与自动控制转换装置等可执行手动控制操作的部位，未设置防止误操作的安全警示标志；【图示3】

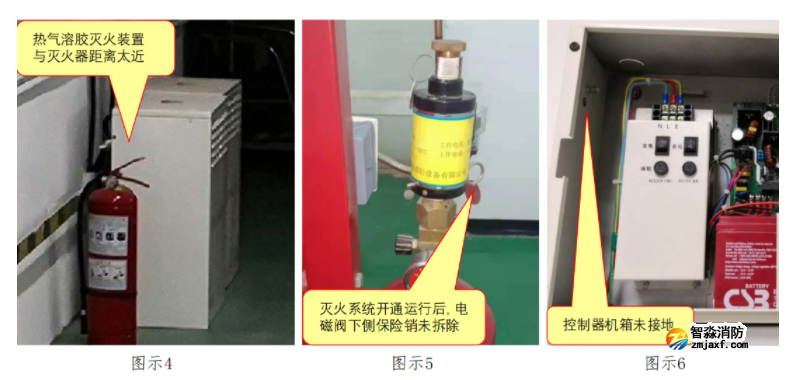

　　5）热气溶胶灭火系统装置与其他物品的距离太近，不符合要求；【图示4】

　　6）灭火系统调试合格正式开通后，驱动气瓶电磁阀保险销未拆除，将导致灭火系统无法正常启动；【图示5】

　　7）气体灭火系统设置场所，未配置空气呼吸器；

　　8）气体灭火控制器或壁挂消防电源装置等设备未进行保护接地；【图示6】

2.规范要求

　　《气体灭火系统设计规范》(GB 50370-2005)有关规定：

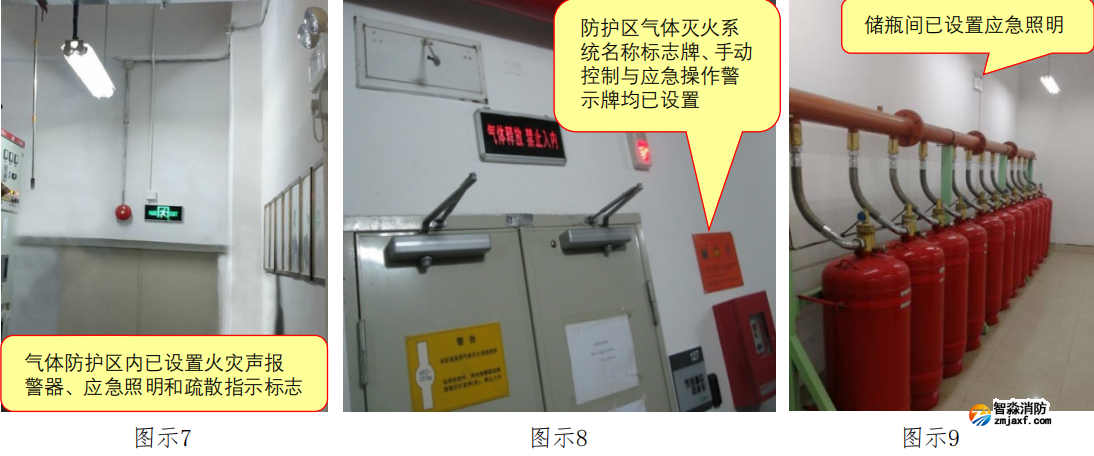

　　6.0.2防护区内的疏散通道及出口，应设应急照明与疏散指示标志。防护区内应设火灾声报警器，必要时，可增设闪光报警器。防护区的入口处应设火灾声、光报警器和灭火剂喷放指示灯，以及防护区采用的相应气体灭火系统的永久性标志牌。【图示7】【图示8】

　　6.0.5储瓶间的门应向外开启，储瓶间内应设应急照明；储瓶间应有良好的通风条件，地下储瓶间应设机械排风装置，排风口应设在下部，可通过排风管排出室外。【图示9】

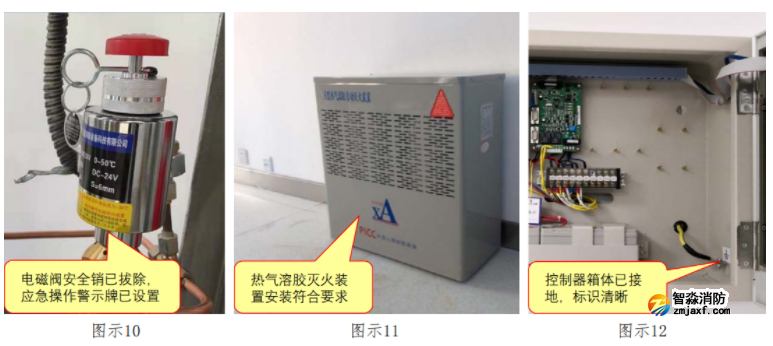

　　6.0.9灭火系统的手动控制与应急操作应有防止误操作的警示显示与措施。【图示8】【图示10】

　　6.0.10热气溶胶灭火系统装置的喷口前1.0m内，装置的背面、侧面、顶部0.2m内不应设置或存放设备、器具等。【图示11】

　　6.0.11设有气体灭火系统的场所，宜配置空气呼吸器。

　　《气体灭火系统施工及验收规范》（GB 50263-2007）有关规定：

　　7.2.2防护区下列安全设施的设置应符合设计要求。

　　1防护区的疏散通道、疏散指示标志和应急照明装置。

　　2防护区内和入口处的声光报警装置、气体喷放指示灯、入口处的安全标志。

　　5专用的空气呼吸器或氧气呼吸器。

　　7.2.3储存装置间的位置、通道、耐火等级、应急照明装置、火灾报警控制装置及地下储存装置间机械排风装置应符合设计要求。

　　《火灾自动报警系统施工及验收标准》（GB 50166-2019）有关规定：

　　3.3.5控制与显示类设备的接地应牢固，并应设置明显的永久性标识。【图示12】

　　3.3.16手动火灾报警按钮、消火栓按钮、防火卷帘手动控制装置、气体灭火系统手动与自动控制转换装置、气体灭火系统现场启动和停止按钮的安装，应符合下列规定：

　　1手动火灾报警按钮、防火卷帘手动控制装置、气体灭火系统手动与自动控制转换装置、气体灭火系统现场启动和停止按钮应设置在明显和便于操作的部位，其底边距地（楼）面的高度宜为1.3m～1.5m，且应设置明显的永久性标识，消火栓按钮应设置在消火栓箱内，疏散通道设置的防火卷帘两侧均应设置手动控制装置；【图示8】

　　3.4.1系统接地及专用接地线的安装应满足设计要求。

　　3.4.2交流供电和36V以上直流供电的消防用电设备的金属外壳应有接地保护，其接地线应与电气保护接地干线（PE）相连接。

3.图示说明

　　1）错误做法

　　1）正确做法
