消防报警主机显示屏常见故障现象/LCD液晶屏故障

消防维保工作中经常遇到各种有关火灾报警主机显示屏故障，比如，显示屏黑屏、显示屏颜色异常、显示屏屏闪等。

LCD显示屏是一种利用液晶技术进行显示的屏幕。通过薄膜晶体管（TFT）控制像素电压，从而调整液晶分子的排列，以控制光的透过量，从而实现图像的显示。液晶分子在电场作用下改变排列，调节光线，并在背光源的照射下展现图像。

01显示屏工作原理

消防主板经过处理解码的显示信号，送到液晶显示屏推动液晶粒子翻转，这时是看不到明亮画面的，因为没有背光灯管的照射光，只有背景一点黑暗的图像。另一方面消防主板送出显示信号的同时，也提供升压板电源开始工作，推动背光灯管发光。这样消防显示屏就会显示完整的图像。

02液晶屏升压板

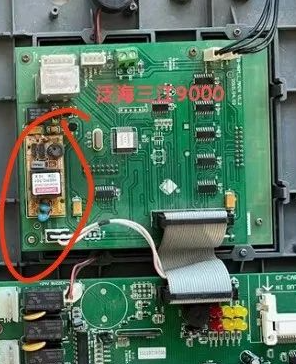

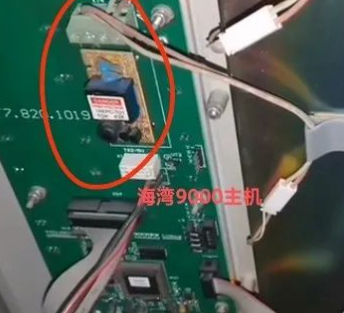

上图5V升压板常用在北京利达、海湾、泛海三江、深圳赋安等厂家老款机型。

03液晶屏背光灯管

早期消防主机机型显示屏背光灯管多为日光灯管两根，显示屏一边一根。(升压板如同家用日光灯整流器、启辉器)

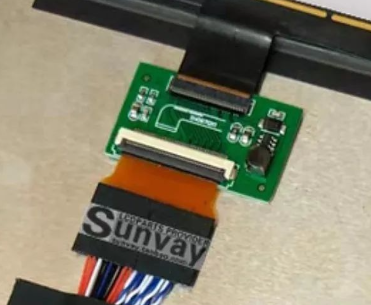

随着技术的进步这种日光灯管式逐渐淘汰，目前常用LED灯条。LED灯条启动电流、电压就没有这么大，升压板就升级啦。

以上都适合小尺寸7寸、9寸、10寸左右屏幕，如果屏幕更大或显示器数据线引脚不同就要用专用板卡把信号和电源集成在一起的板子。

04显示屏常见故障

①显示屏黑屏故障:

背光灯管、背光灯珠、升压板坏导致黑屏，这种故障现象用手电筒在屏幕一侧照亮，能够看到显示屏的图像或字迹。

②显示屏发红或一侧发暗等:

这种故障多是老机型日光灯管坏。一根或两根，需更换背光灯管。

③瞬间亮后马上黑屏:

该问题主要为升压板反馈电路起作用导致，如：电压过高导致保护、电流过大、灯管PIN松脱等。

④通电灯亮但无显示:

此问题主要为升压板线路不产生高压导致，就是没有高压启动。

⑤亮度偏暗:

升压板上的亮度控制线路不正常。

⑥干扰:

主要有水波纹干扰、画面抖动/跳动、星点闪烁。该现象少见，多数均为液晶屏问题。

⑦屏幕闪亮，一明一暗:

1、此现象多数因升压板输出电压低，导致背光灯管启动不起来。(前段时间一位朋友单位电话主机屏闪，后查出因电话回路线接地，把供电电压拉低)。

2、升压板高压启动电容漏电:导致高压启动故障屏幕闪。
