江苏消防安装公司:消防泵现场调试注意事项

文章出处:http://www.xdjyq.com/责任编辑:消防检测仪器设备人气:446发表时间:2022-07-30 11:37:09

江苏消防安装公司:消防泵现场调试注意事项

·消防泵控制场景中的星三角应用浅谈之五·

消防泵场景的应用非常常见,广泛应用在各种工业领域,但在实际调试应用的时候,经常遇到一些问题,欧菱电气根据多年消防泵场景的应用经验,向大家分享关于消防泵现场调试的一些知识和建议,如有不足之处,欢迎指正。


01

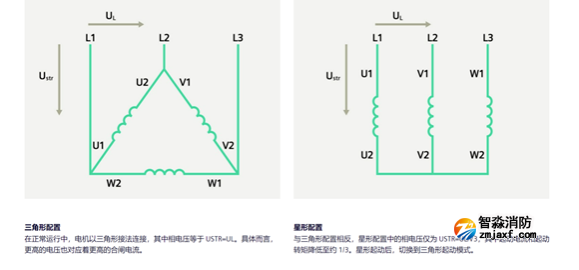

“星三角”启动方式的调试方法



#检查控制柜端子侧和电机接线盒内电

连接是否正确

1)A1/B1/C1接UI/V1/W1;A2/B2/C2接W2/U2/V2;

2)电机接线盒短接片是否已全部拆除;

3)由于运输颠簸,为防止意外,上电前请将内部元器件螺丝等标准件再次紧固一遍;

4)检查主母排,进出线导体之间无铁屑及其他杂物,确保无短路。

#调试星形起动的电机旋转方向是否正

1)手动方式点动电机,查看电机星形起动运转方向是否正确;

2)如果方向正确,无需换线;如果方向错误,则交换端子A1、B1、C1上的(或者电机接线盒中U1、V1、W1接线柱上的)任意两根电缆;

3)换完线后,再次手动点动电机,检查运转方向是否已经正确。

#调试三角形起动的电机旋转方向是否

正确

1)如果方向正确,无需换线;

2)如果方向错误,则交换端子A2、B2、C2上的(或者电机接线盒中U2、V2、W2接线柱上的)任意两根电缆。

   注意

 首次启泵前,确保管道有水有压,如果管路内无压无水的话,要将对应消防泵的出水口阀门先关死,进水口保持常开。

 启动后等消防泵控制设备星三角切换后,并实时关注电流不能超过消防泵电机的额定电流,再将阀门慢慢打开。

(此操作是由于管道在无水无压的情况下,管道里有空气,水泵电机启动电流会很大,超过原额定负荷,极容易导致水泵控制柜过载接触器主触点烧坏,并引发其他电路故障)


在消防泵运行前要注意进行调试,主要是为让各个方面的数值达到相关要求,确保能够正常使用,并且没有异常。

在调试时,有时会出现压力达不到规定要求的情况,那么此时需要考虑造成这种情况的原因,找到缘由对症下药。如果是由于电机反转,则需要找到三相电线,将它们任何一个顺序进行调换,就可以解决。如果在调换顺序之后,仍旧存在问题,那就应将泵的出口管道,做一些放气设施。
当泵开始运行,随即调试出口门,应将出口压力达到设定的数值,如果没有达到,就会影响水泵的出水效果,或者导致水泵超过压力运行。


02

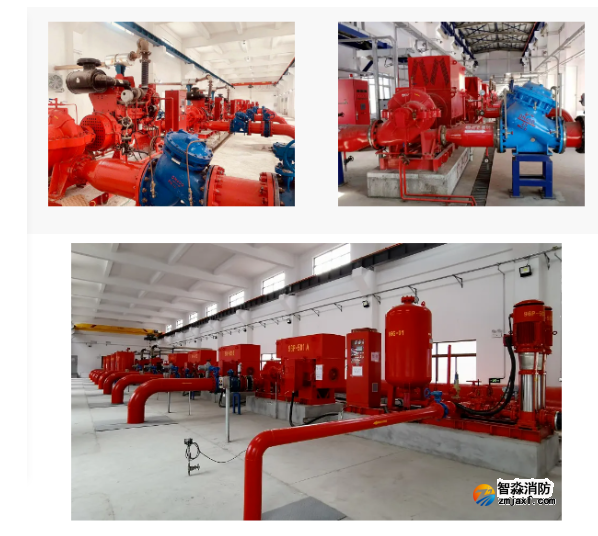

水泵方面

1.检查水池水位,是否高过水泵进水口(低位水池除外,但需加装底)。

2.检查进水管路,是否内有异物(如焊渣类)最好拆开泵与管路连接处,放水冲洗。

3.打开水泵进出口门,旋下水泵进出口法兰上的排气螺丝,排净泵腔内空气,至水出为止。

4.拆下水泵电机防护罩,用手扳动风叶,检查水泵转动是否灵活。

5.检查电源接线方面是否牢固,是否安全。


03

控制柜方面

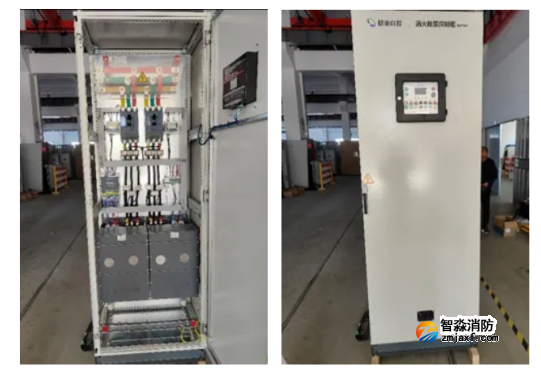

检查控制柜外观是否损坏,内部螺丝是否松动。

# 按线路图接好电源线,用仪表检查是否缺相,电压是否正常。

# 水泵暂时不接情况下,按手动启动按钮重复几次,看接触器是否吸合正常。

# 接上水泵电源线,点动(启动后即停)看水泵转向是否正常(正常为顺时针旋转)。

如反转,水泵电源线任意两根线互调。

# 按控制柜内部门上的线路图高、中、低位置,接电接点压力表。控制柜调为自动,测试压力表。如压力表不会停止或启动,立即检查信号线是否接反或其他。


04

注意事项


· 严禁水泵内无水运转,容易损坏机封。

· 严格按照控制柜内线路图接线,严禁改动控制路线。

· 以上有未尽之处,请专业人士规范操作。
